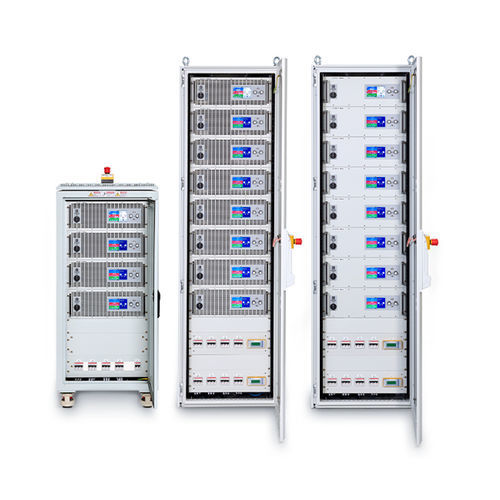

Alimentation électrique rackable EA series

DCréguléeà sortie variable

Présentation générale
Configurez des appareils 3U, 4U et 6U dans des racks 42U, 38U, 24U et 15U. Combinez des alimentations bidirectionnelles des séries EA-10000 et EA-10000 Industrial, des alimentations programmables ou des charges régénératives. La mise en parallèle des appareils permet d'augmenter la puissance système jusqu'à 3,84 MW (64 appareils sur 13 racks); un rack 42U peut accueillir cinq unités de 60 kW (300 kW).

Aperçu

• Tailles de rack : 42U, 38U, 24U, 15U
• Hauteurs d'appareils : 3U, 4U, 6U
• Types pris en charge : alimentations bidirectionnelles (régénératives), alimentations programmables, charges régénératives
• Puissance : jusqu'à 300 kW par rack 42U ; jusqu'à 3,84 MW en configuration multi-rack (13 racks, 64 appareils)
• Séries compatibles : EA-10000, EA-10000 Industrial, EA-PSB 20000, EA-BT 20000 (air/eau)
• Encombrement : armoires 19", profondeur ≈ 39,4" (≈1001 mm)
• Livraison : systèmes rack clé en main
• Applications typiques : essais de batteries (cellule/module/pack), essais de piles à combustible, photovoltaïque, électrolyse, autres applications DC haute puissance

Performances clés
Puissance : jusqu'à 3,84 MW (système)
Tension : jusqu'à 3000 V par rack
Courant : jusqu'à 8000 A par rack

Sécurité et protection

• Système de sécurité intégré
  Préparé pour raccordement au réseau triphasé (config. typ. 400 V). Inclut bouton d'arrêt d'urgence et interrupteurs de contact de porte arrière.
• Relais de sécurité central
  Surveille la chaîne de sécurité et peut couper les contacteurs AC redondants si nécessaire.
• Protection par fusibles
  Appareils et câblage protégés par des fusibles dédiés.

Options

• Refroidissement par eau
  Distribution d'eau préinstallée pour environnements exigeant faible bruit et haute densité thermique.
• Protection NS (Réseau & Alimentation)
  Surveille le réseau AC pour éviter l'îlotage et arrête le rack en cas de défauts secteur.
• Moniteur d'isolation
  Détecte les défauts d'isolation entre sortie DC et terre et déclenche l'arrêt système si nécessaire.
• Contacteur DC
  Permet la déconnexion sûre entre le système et le DUT ; intégré à la chaîne d'arrêt d'urgence.
• Barre cuivre DC (Busbar)
  Facilite la mise en parallèle de plusieurs appareils pour améliorer les performances du rack.
• Commutateur Ethernet
  Commutateur 24 ports optionnel pour le contrôle multi‑canaux centralisé via une interface Ethernet unique.
• Lampe de signalisation
  Indication visuelle claire de l'état système.

Configurations de rack & cas d'usage

• Armoire 15U — jusqu'à 60 kW : empreinte compacte pour laboratoires ou installations d'entrée de gamme.
• Armoire 24U — jusqu'à 180 kW : taille équilibrée pour applications intermédiaires et évolutivité.
• Armoire 42U — jusqu'à 300 kW : forte densité de puissance pour environnements industriels ou R&D ; évolutif vers systèmes multi-racks.
• Systèmes multi-racks — jusqu'à 3,84 MW (13 racks) : chaîne d'arrêt d'urgence consolidée et faible empreinte globale pour installations de grande envergure.

Logiciel

• EA Power Control — package logiciel Windows pour gérer, contrôler et programmer les appareils EA depuis un PC. Offre un contrôle HMI équivalent et des fonctions avancées de simulation/essais.

Modèles (résumé)
EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A par canal | 1 Channel
EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A par canal | 18 Channels
EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A par canal | 2 Channels
EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A par canal | 1 Channel

Caractéristiques / spécifications techniques

• Puissance maximale système : jusqu'à 3,84 MW (13 racks, 64 appareils)
• Puissance par rack (ex. 42U) : jusqu'à 300 kW (5 × 60 kW) ; configurations Amériques jusqu'à 360 kW
• Tension max par rack : jusqu'à 3000 V
• Courant max par rack : jusqu'à 8000 A
• Tailles de rack prises en charge : 42U, 38U, 24U, 15U
• Tailles d'appareils prises en charge : 3U, 4U, 6U
• Refroidissement : air standard ; eau en option pour certains 4U/6U
• Interfaces : USB, Ethernet, interfaces analogiques ; commutateur Ethernet 24 ports en option
• Protections : OVP, OCP, OT, contacteurs DC intégrés, moniteur d'isolation, relais de sécurité central, protection par fusibles
• Applications types : tests de cellules/modules/packs batteries, tests piles à combustible, PV, électrolyse et autres applications DC haute puissance
