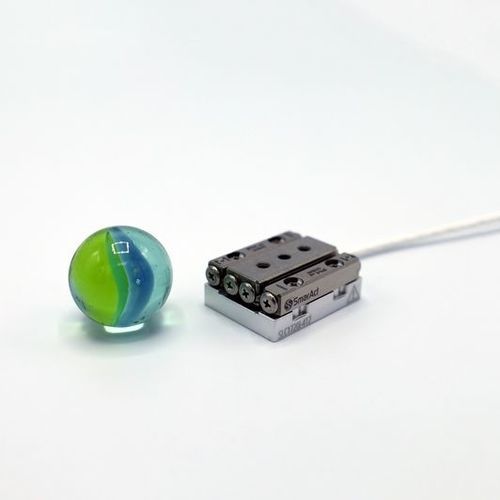

Mini-platine de nanopositionnement linéaire SLC-1720

piézo1 axeen boucle fermée

La SLC-1720 est la plus petite platine linéaire de précision nanométrique de la série SLC-17 de SmarAct. Avec ses 22 x 17 x 8,5 mm, il s'agit de la plus petite platine piézoélectrique à boucle fermée au monde, avec une résolution de l'ordre du nanomètre et une plage de déplacement macroscopique. Veuillez noter que les documents téléchargeables pour cette platine piézo linéaire montrent les dimensions et les spécifications d'un 1720 pour les environnements atmosphériques ou HV, équipé d'un capteur de position S. Pour obtenir les dessins techniques et les spécifications détaillées d'autres variantes, telles que les platines compatibles UHV, les platines avec une force de blocage plus élevée ou d'autres options de capteurs, veuillez contacter notre équipe commerciale. Mécanique Plage de balayage [µm] - > 1,3 Force de blocage [N] - ≥ 3,5 Force normale max. Force normale [N] - 10 Force de levage [N] - > 1,5 Force de levage [N] - > 1,5 Dimensions [mm] - 22 x 17 x 8,5 Poids [g] - 13 Boucle ouverte Résolution en boucle ouverte MCS2 [nm] - < 1 Résolution en boucle ouverte (H)CU [nm] - < 50 Options de matériaux Options de matériaux - Base en aluminium en standard ; base en acier (-ST) ; base en titane (-TI) ; anodisé noir (-BK) Options mécaniques - Base en forme de U pour une plus grande résistance mécanique (-W) ; largeur accrue à 23 mm ; durée de vie accrue (-Z) Options de performance - Force de blocage plus élevée (-D) : +1.5 N Option cryogénique - Oui (uniquement en boucle ouverte)
