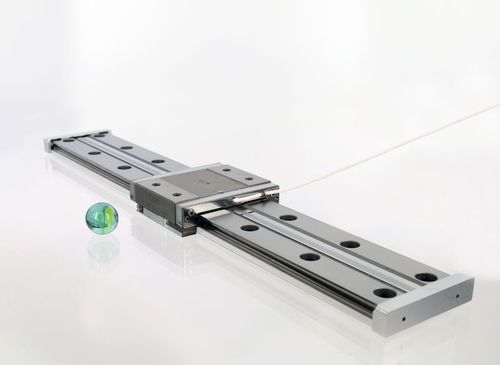

Platine à course longue CLL42

linéairepiézo1 axe

Le CLL42 offre une grande plate-forme pour le montage de la charge utile et se caractérise par de grandes plages de déplacement ainsi que par des unités d'entraînement interchangeables. Le CLL42 est équipé d'unités d'entraînement interchangeables SmarActs qui garantissent un accès facile au composant principal de la scène, l'entraînement piézoélectrique. L'entretien devient ainsi une tâche très simple. Elle est également disponible dans une version à vide poussé. Les versions standard offrent des courses de 99, 179, 259, 379, 499 et 619 mm. Mécanique Force de blocage [N] - ≥ 5 Force normale [N] - 30 Force normale [N] - 30 Force de levage maximale [N] - 1,5 Force de levage [N] - 1,5 Dimensions [mm] - 60 x 16 (chariot en boucle ouverte) Poids [g] - En fonction de la longueur Boucle ouverte Résolution en boucle ouverte MCS2 [nm] - < 1 Résolution en boucle ouverte (H)CU [nm] - 50 Boucle fermée Résolution du capteur MCS2 [nm] - 1 (S), 4 (L) Répétabilité unidirectionnelle MCS2 [nm] - ± 100 (S) Options Options matérielles - Chariots multiples ; Contre-trous ; Trous taraudés (M4) Options mécaniques - Chariots multiples ; Contre-trous ; Trous taraudés (M4) Options de vide - HV (1E-6 mbar) ; UHV (1E-11 mbar)
