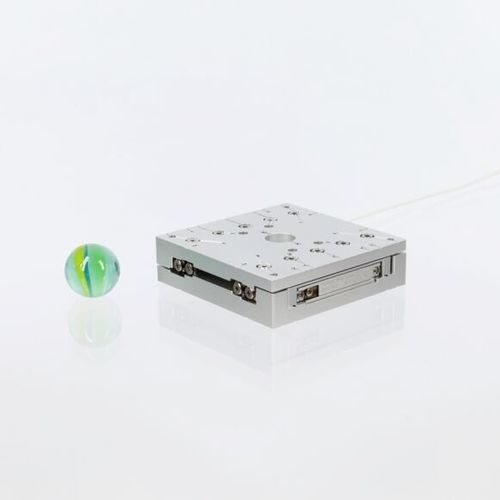

Platine linéaire CLS-5252

aluminiumcompatible videen boucle fermée

La plus petite des platines linéaires CLS-52 présente un encombrement de 52 x 52 mm, une course de 31 mm et une ouverture de 9 mm de diamètre. En outre, elle peut supporter des charges utiles allant jusqu'à 20 N. Les platines linéaires de la série CLS ont été conçues pour des applications à haute disponibilité dans les domaines de la science et de l'industrie. Elles sont équipées d'unités d'entraînement interchangeables SmarActs qui garantissent un accès facile au composant principal de la platine, l'entraînement piézoélectrique. L'entretien devient ainsi une tâche très simple. L'unité d'entraînement peut être remplacée sans qu'il soit nécessaire de retirer l'appareil complet de l'installation de positionnement qui l'entoure. En outre, le schéma des trous de montage est parfaitement adapté à nos platines de rotation et à nos goniomètres. Mécanique Force de blocage [N] ≥ 3,5 Force normale max. Force normale [N] 20 Force de levage max. Force de levage [N] > 1,0 Dimensions [mm] 52 x 52 x 14 Poids [g] - 94 Boucle ouverte Résolution en boucle ouverte MCS2 [nm] - < 1 Résolution en boucle ouverte (H)CU [nm] - < 50 Boucle fermée Résolution du capteur MCS2 [nm] - 1 (S), 4 (L) Résolution du capteur (H)CU [nm] - 100 (L) Répétabilité unidirectionnelle MCS2 [nm] - ± 40 (S,L) Répétabilité unidirectionnelle (H)CU [nm] - ± 200 (L) Options de matériaux Options de matériaux - Base en aluminium en standard ; base en titane (-TI) Options de performance - Force de blocage plus élevée (-D) : +1.5 N Options de vide - HV (1E-6 mbar) ; UHV (1E-11 mbar) Option amagnétique - Oui
