Platine à course longue MLL-82

à entraînement électromagnétiqueen boucle ferméeà entraînement direct

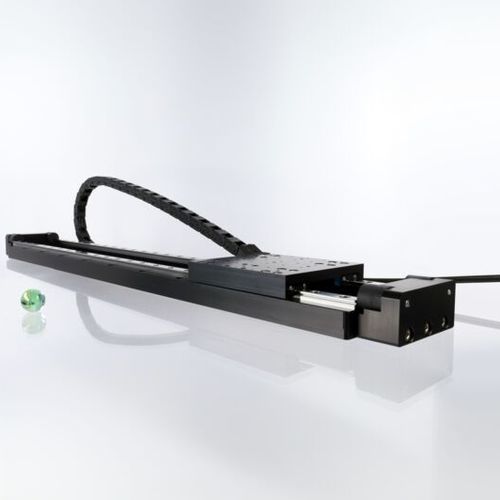

Le SMARSHIFT MLL-82 est un positionneur électromagnétique à entraînement direct dont les plages de déplacement sont variables en fonction de vos besoins individuels. Les positionneurs sont disponibles avec des incréments de longueur de 100 mm. Il peut être facilement combiné avec les platines de la série MLS. La photo montre un MLL-82500 avec une course de plus de 400 mm et une chaîne d'énergie pour le passage des câbles. Applications Le MLL-82 a été spécialement conçu pour les tâches exigeantes de la fabrication industrielle, notamment le micro-assemblage, les processus de prise et de dépose et le déplacement précis d'outils dans les systèmes à portique. Sa longue distance de déplacement et sa grande précision en font le choix idéal pour les méthodes de fabrication modernes telles que le marquage, la découpe et le perçage au laser. Dans la technologie des semi-conducteurs et la photonique, le MLL-82 est utilisé comme système de positionnement des plaquettes et dans les lignes à retard, où il impressionne par sa précision et sa fiabilité. Caractéristiques techniques Force continue [N] - 5 Force de pointe [N] - 15 Force normale max. Force normale [N] - 200 Masse déplacée (sans charge) [g] - 400 Dimensions [mm] - 82 × 250 ... 550 × 30 Poids [g] - 1800 ... 3300 Matériau Matériau de base - Aluminium, anodisé noir Boucle fermée Types de capteurs - SC Accélération max. Accélération (sans charge) [m/s²] - 30 Stabilité en position [nm] - ±5 Résolution du capteur MCS2 [nm] - 1 Répétabilité unidirectionnelle MCS2 [nm] - 45 Options du capteur Options de matériaux - Aluminium, sablé
