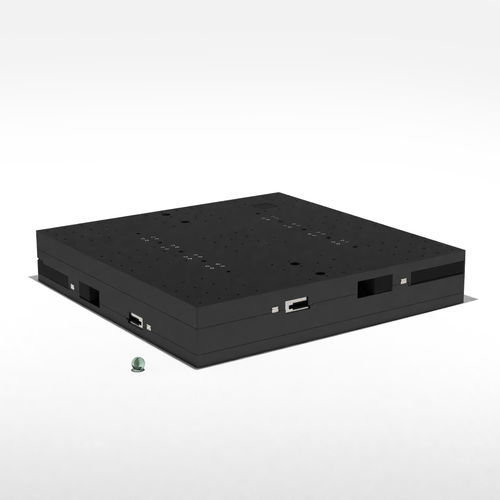

Platine à course longue MLL-400

XYà entraînement électromagnétiqueà entraînement direct

La SMARSHIFT MLL-400 est une platine XY électromagnétique à entraînement direct avec deux options de déplacement. La première option offre une grande plage de déplacement allant jusqu'à 300 mm. La seconde offre une course réduite de 200 mm pour une précision accrue. Les deux versions peuvent être montées sur une planche à pain optique standard avec une grille de 25 mm × 25 mm. Le MLL-400 peut être utilisé comme base pour un TRIPOD électromagnétique. Applications Le MLL-400 a été spécialement conçu pour les tâches exigeantes de la fabrication industrielle, y compris le micro-assemblage, les processus de prise et de mise en place et l'alignement des pièces. D'autres domaines d'application comprennent la fabrication additive de haute précision, le positionnement de plaquettes et le traitement laser. Caractéristiques techniques Force continue [N] - 6 Force de pointe [N] - 18 Force normale max. Force normale [N] - 200 Masse en mouvement [g] - 12000 (axe inférieur) ; 6000 (axe supérieur) Dimensions [mm] - 400 × 400 × 70 Poids [g] - 21000 Matériau Matériau de base - Aluminium, anodisé noir Boucle fermée Types de capteurs - SC Accélération max. Accélération (sans charge) [m/s²] - 1 (axe inférieur) ; 2,5 (axe supérieur) Stabilité en position [nm] - ±5 Résolution du capteur MCS2 [nm] - 1 Répétabilité unidirectionnelle MCS2 [nm] - 150 | 100
