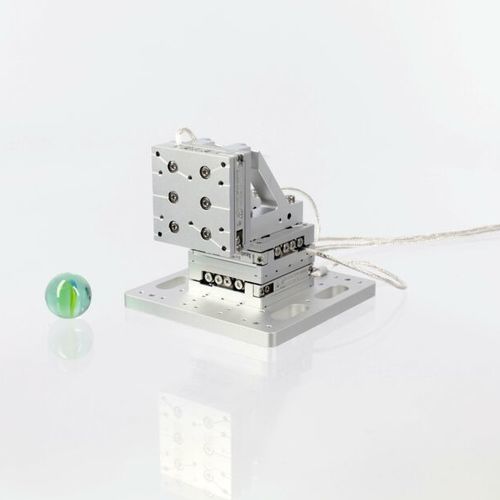

Platine XYZ XYZ-CLS32:32
3 axesen boucle ferméemodulaire

platine XYZ
platine XYZ
platine XYZ
platine XYZ
platine XYZ
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Orientation
XYZ
Nombre d'axes
3 axes
Autres caractéristiques
en boucle fermée, modulaire
Course

21 mm
(0,827 in)

Description

Basé sur trois étages CLS-3232 avec une course de 21 mm chacun, le système est capable de gérer des charges utiles allant jusqu'à 1,5N. Grâce à sa compatibilité avec le système modulaire SmarAct, il peut être facilement mis à niveau. Mécanique Étages utilisés - CLS-3232 Charge utile [N] - 1,5 Montage sur planche à pain Dimensions [mm] - 65 x 65 x 59 (L x l x h) Centre du vert. Au-dessus du sol [mm] - 43 (32.5 ... 53.5) Montage direct Dimensions [mm] - 48,5 x 32 x 54 (L x l x h) Centre du vert. Scène au-dessus du sol [mm] - 38 (27.5 ... 48.5) Dans le cadre du système modulaire de SmarAct, des systèmes de positionnement entièrement pré-construits et pré-configurés sont disponibles. Ces systèmes de positionnement prédéfinis sont inspirés par les clients et représentent les systèmes et les plateformes les plus couramment demandés par nos clients. Ces systèmes sont très polyvalents et peuvent être utilisés pour un large éventail de tâches de positionnement. Dans le tableau suivant, les systèmes sont présentés avec un adaptateur pour plaque d'essai. Tous les systèmes sont également disponibles sans adaptateur pour planche à pain si vous préférez une méthode de montage direct. Sur la base de ces systèmes prédéfinis, et en combinaison avec des éléments de connexion personnalisés et des étages personnalisés, des systèmes de positionnement en série très complexes peuvent être réalisés. Certains d'entre eux sont présentés dans les pages suivantes. Si votre application nécessite une configuration spéciale qui n'est pas présentée dans ce qui suit, n'hésitez pas à contacter nos spécialistes en applications pour discuter des exigences de votre application.

---

Catalogues

Catalog 22
Catalog 22
182 Pages
