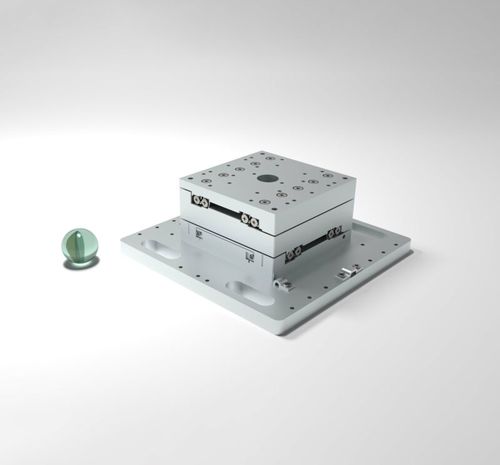

Platine linéaire XY-CLS52:52

2 axesen boucle ferméemodulaire

Basé sur deux platines linéaires CLS-5252 avec une course de 31 mm chacune, le système est capable de gérer des charges utiles allant jusqu'à 20 N et est entièrement compatible avec le système modulaire SmarAct. Caractéristiques techniques Mécanique Charge utile [N] - 20 Montage sur planche à pain Dimensions [mm] - 90 x 90 x 34 (L x L x H) Hauteur de la plate-forme au-dessus du sol [mm] - 34 Montage direct Dimensions [mm] - 52 x 52 x 28 (L x l x H) Hauteur de la plate-forme au-dessus du sol [mm] - 28 Dans le cadre du système modulaire de SmarAct, des systèmes de positionnement entièrement préconstruits et préconfigurés sont disponibles. Ces systèmes de positionnement prédéfinis sont inspirés par les clients et représentent les systèmes et les plates-formes les plus fréquemment demandés par nos clients. Les systèmes sont très polyvalents et peuvent être utilisés pour un large éventail de tâches de positionnement. Dans les pages qui suivent, les systèmes sont présentés avec un adaptateur pour carte à pain. Tous les systèmes sont également disponibles sans l'adaptateur pour planche à pain si une méthode de montage direct est préférée. Sur la base de ces systèmes prédéfinis, et en combinaison avec des éléments de connexion personnalisés et des étages personnalisés, des systèmes de positionnement en série très complexes peuvent être réalisés. Certains d'entre eux sont présentés dans les pages suivantes. Si votre application nécessite une configuration spéciale qui n'est pas présentée dans les pages suivantes, n'hésitez pas à contacter nos spécialistes en applications pour discuter des exigences de votre application.
