Système de nano-positionnement multi-axe SMARPOD 225.75

hexapodelinéairerotatif

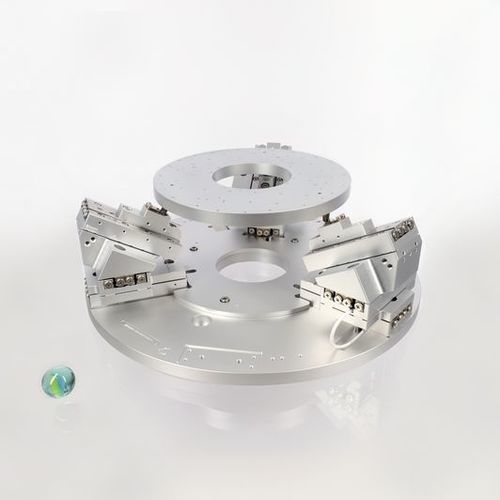

Le SMARPOD 225.75 a un diamètre de plaque de base de 225 mm offrant une course de 42 mm dans les directions X et Y. Le SMARPOD 225.75 peut supporter des charges utiles allant jusqu'à 5 N. Il s'agit de l'un des plus grands SMARPOD SmarAct, qui offre une plage de déplacement de 42 mm dans les directions X et Y et de 24 mm dans la direction Z. En option, la plaque de base peut être équipée de montants de montage pour placer des outils, des capteurs ou d'autres composants à proximité de la plate-forme mobile du SMARPOD. Les valeurs de déplacement en rotation sont données pour un point de pivot à la surface de la plaque supérieure. Les dimensions globales du système complet peuvent être plus importantes pour différentes poses. Pour plus d'informations, voir le modèle CAO dans la zone de téléchargement. La répétabilité est mesurée à environ 20 mm au-dessus de la plaque supérieure de chaque système, sur toute la plage de déplacement et pour un seul degré de liberté à la fois. Les valeurs peuvent être meilleures pour des courses plus courtes. Caractéristiques techniques Course [ - 24 (Θx) ; 27 (Θy) ; 41 (Θz) Force normale max. Force normale [N] - 5 Force horizontale max. Force horizontale [N] - 2,5 Dimensions de la plaque de base [mm] - Ø 225 Hauteur de la plate-forme au-dessus du sol [mm] - 75 Poids [g] - 2060 Boucle fermée Types de capteurs - SC Plus petit incrément [nm] - 1 Plus petit incrément [µ - 3 Répétabilité unidirectionnelle MCS2 [nm] - ± 50 Options de vide - HV (1E-6 m) Options de vide - HV (1E-6 mbar) ; UHV (1E-11 mbar) Option amagnétique - Oui (-NM)
