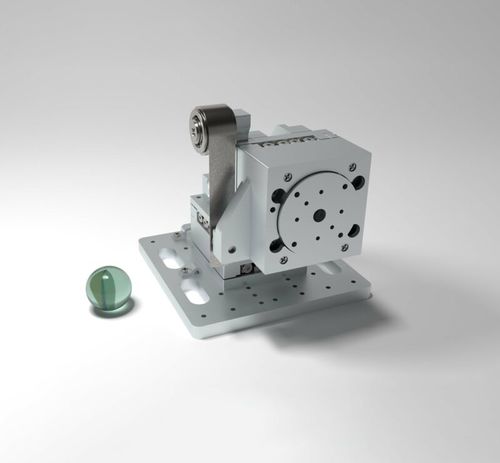

Platine linéaire XYZR-XYZ CLS32:32 R SRP32:11

rotative4 axesde haute précision

Basé sur trois platines linéaires CLS-3232 avec une course de 21 mm et une platine de rotation SR-3211 avec une rotation continue et compatible avec le système modulaire SmarAct, il est capable de manipuler des charges utiles allant jusqu'à 3,3 N. Caractéristiques techniques Mécanique Platines utilisées - 3 x CLS-3232 ; 1 x SR-3211 Voyage [ - illimité Charge utile [N] - 3,3 Montage sur planche à pain Dimensions [mm] - 79 x 65 x 70 (L x L x H) Centre de l'étage vert. Au-dessus du sol [mm] - 43 (32,5 ... 53,5) Montage direct Dimensions [mm] - 62,5 x 45,5 x 65 (L x l x h) Centre de la scène au-dessus du sol [mm] - 38 (32 ... 53,5) Au-dessus du sol [mm] - 38 (27,5 ... 48,5) Dans le cadre du système modulaire de SmarAct, des systèmes de positionnement entièrement préfabriqués et préconfigurés sont disponibles. Ces systèmes de positionnement prédéfinis sont inspirés par les clients et représentent les systèmes et les plates-formes les plus fréquemment demandés par nos clients. Les systèmes sont très polyvalents et peuvent être utilisés pour un large éventail de tâches de positionnement. Dans les pages qui suivent, les systèmes sont présentés avec un adaptateur pour carte à pain. Tous les systèmes sont également disponibles sans l'adaptateur pour planche à pain si une méthode de montage direct est préférée. Sur la base de ces systèmes prédéfinis, et en combinaison avec des éléments de connexion personnalisés et des étages personnalisés, des systèmes de positionnement en série très complexes peuvent être réalisés. Certains d'entre eux sont présentés dans les pages suivantes. Si votre application nécessite une configuration spéciale qui n'est pas présentée dans les pages suivantes, n'hésitez pas à contacter nos spécialistes en applications pour discuter des exigences de votre application.
