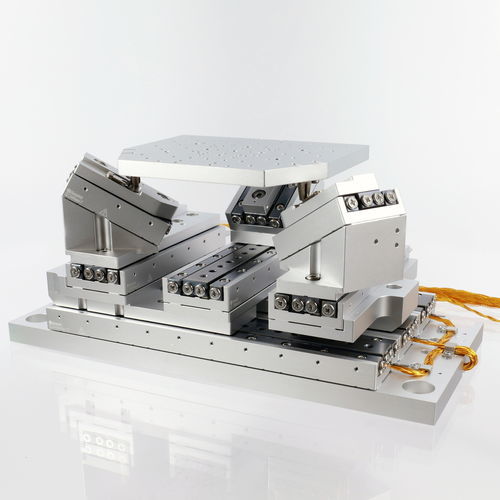

Système de nano-positionnement multi-axe SMARPOD P-SLC-24

hexapodelinéairehorizontal

Le SMARPOD de grande taille est basé sur des étages SLC-24 en orientation parallèle offrant une grande course de 102 mm dans le sens X. Le SMARPOD P-SLC-24 peut supporter des charges utiles allant jusqu'à 5 N. Il est basé sur un mécanisme différent de celui des SMARPODs circulaires. D'une taille pratiquement identique, le P-SLC-24 offre une course beaucoup plus importante de 102 mm dans l'axe X. Les valeurs de déplacement en rotation sont données pour un point de pivot à la surface de la plaque supérieure. Les dimensions globales du système complet peuvent être plus importantes pour différentes poses. Pour plus d'informations, voir le modèle CAO dans la zone de téléchargement. La répétabilité est mesurée à environ 20 mm au-dessus de la plaque supérieure de chaque système, sur toute la plage de déplacement et pour un seul degré de liberté à la fois. Les valeurs peuvent être meilleures pour des courses plus courtes. Pour d'autres tailles et courses, n'hésitez pas à nous contacter à tout moment. Caractéristiques techniques Course [ - 33 (Θx) ; 33 (Θy) ; 36 (Θz) Force normale max. Force normale [N] - 5 Force horizontale max. Force horizontale [N] - 2,5 Dimensions de la plaque de base [mm] - 195 x 91 Hauteur de la plate-forme au-dessus du sol [mm] - 81 Poids [g] - 1890 Boucle fermée Types de capteurs - SC Plus petit incrément [nm] - 1 Plus petit incrément [µ - 3 Options de vide - HV (1E-6 mbar) Options de vide - HV (1E-6 mbar) ; UHV (1E-11 mbar) Option amagnétique - Oui (-NM)
