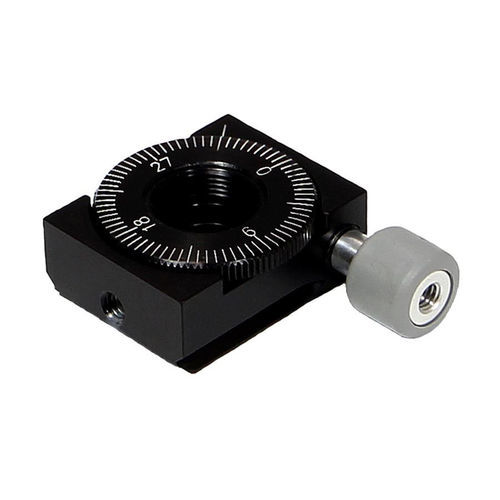

Table rotative manuelle RS-100

verticalehorizontaleà grande précision

La plateforme de rotation série RS-100 est une plateforme de rotation compacte conçue pour l'empilement optique rapproché, idéale pour les polariseurs de 0,5 pouce, les plaques d'onde et autres petites optiques. Elle dispose d'une transmission à angle droit et permet un positionnement grossier sur 360° complet à l'aide d'un cadran moleté externe. Les réglages fins se font avec un bouton de réglage à vis sans fin situé de manière pratique. La plateforme utilise un design unique de roulement à billes intégré, offrant une alternative robuste et économique aux ensembles de roulements plus coûteux. Le système d'entraînement à vis sans fin, combiné au système de roulement, assure un positionnement fluide et précis sur l'ensemble des 360° de rotation. Le cadran est marqué par incréments de 5° pour une référence facile.

Caractéristiques du produit

• Réglage manuel grossier
• Réglage fin sur 360°
• Montage sur poteau ou table
• Versions compatibles avec le vide disponibles sur demande

Spécifications de performance

• Déplacement : 360° continu
• Mouvement contrôlable minimum : 30 minutes d'arc (basé sur 1° de rotation de la vis de réglage)

Charge maximale

• Lorsque l'axe de rotation est vertical : 1 lb
• Lorsque l'axe de rotation est horizontal : 0,5 lb

Caractéristiques / Spécifications techniques

• Opération manuelle
• Taille de l'optique : 0,50 pouce
• Unité de mesure : options impériales et métriques
• Unité de poids : LB
• Volume : 0.000000
• SKU : 64010000
