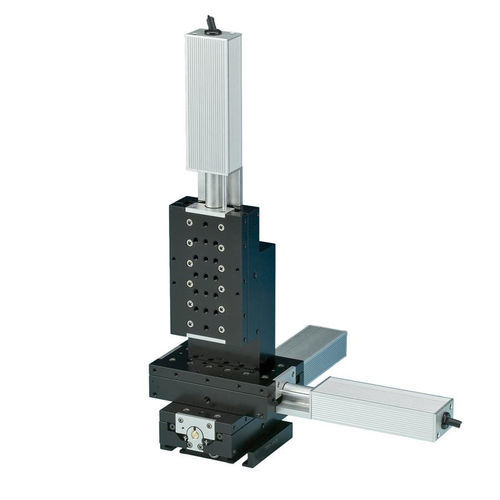

Platine de positionnement linéaire 7700

de translationmotoriséeà rouleaux croisés

La plateforme de translation motorisée Série 7700 est conçue pour un déplacement linéaire exceptionnellement fluide grâce à ses roulements à rouleaux croisés. C'est une version intégrée de la plateforme de translation à rouleaux croisés Série 1700, utilisant une vis de précision préchargée pour garantir un fonctionnement sans dérive. Des versions haute vitesse sont disponibles sur demande. La plateforme est pilotée par les contrôleurs de la série e et MC2010 via une interface en boucle fermée entre le contrôleur et l'encodeur moteur, assurant une haute résolution et un positionnement répétable. Le couplage de l'encodeur permet également l'utilisation de l'affichage numérique DR1000 pour des besoins de positionnement répété ou relatif.

Caractéristiques du produit

• Positionnement rapide de 1,7 mm/seconde
• Moteurs à courant continu silencieux
• Base de montage rotative
• Versions compatibles avec le vide disponibles sur demande

Spécifications de performance

• Charge maximale sur l'axe horizontal : 10 lbs
• Charge maximale sur l'axe vertical : 4 lbs
• Course : 50 mm
• Jeu : < 5 µm
• Précision point à point : ± 2 µm

Caractéristiques / Spécifications techniques

• Version intégrée de la plateforme de translation à rouleaux croisés Série 1700
• Vis de précision préchargée pour un fonctionnement sans dérive
• Connexion en boucle fermée pour une résolution de 0,2 µm et 0,1 µm (selon le contrôleur)
• Compatible avec l'affichage numérique DR1000
• Options pour les axes de réglage : X, X-Y, X-Y-Z
• Options de latéralité : DROITE, GAUCHE
• Options d'unité de mesure : MÉTRIQUE, IMPÉRIAL
