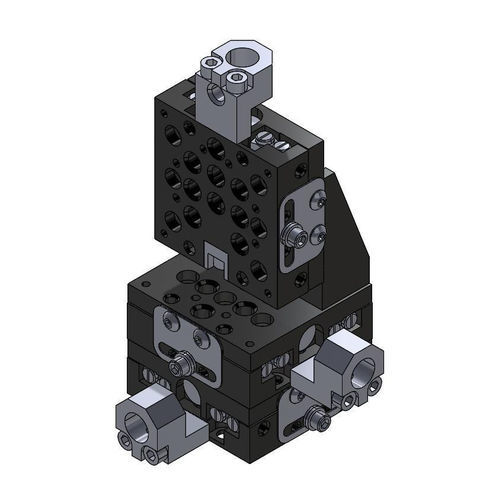

Platine de nanopositionnement XY 50.5cr

XYZ2 axescompacte

La table de translation à rouleaux croisés Série 50.5cr est la plus fine disponible sur le marché, conçue pour des applications où l'espace ou la hauteur est critique. Son profil mince la rend idéale pour des configurations compactes, et elle est disponible en versions X, XY ou XYZ sur trois tailles. Chaque axe est doté d'un verrou à feuille non influent, garantissant que le réglage initial reste stable, avec des trous de montage correspondants sur le bord opposé pour un accès flexible. Selon la sensibilité requise, la table peut être équipée de vis de réglage 8-80TPI ou 8-100TPI, ou de micromètres SM-1. Les équerres d'angle sont incluses dans les assemblages et peuvent également être achetées séparément.

Caractéristiques du produit

• Design à profil bas
• Verrou non influent
• Roulements à rouleaux croisés à haute charge
• Versions compatibles avec le vide disponibles

Spécifications de performance

• Plage de déplacement : 0,5 pouce (12 mm)
• Charge maximale de l'axe horizontal : 5 lb
• Charge maximale de l'axe vertical : 2 lb
• Résolution :
  • Vis de réglage 80TPI : 5 µm
  • Vis de réglage 100TPI : submicronique

Options

• Axes de réglage : X, X-Y, X-Y-Z
• Main : DROITE, GAUCHE
• UOM : MÉTRIQUE, IMPÉRIAL

Caractéristiques / Spécifications techniques

• Série : 50.5cr
• SKU : 50.5CR SERIES
• Configurations d'axe disponibles : X, XY, XYZ
• Compatibilité des vis de réglage : 8-80TPI, 8-100TPI, micromètres SM-1
• Équerres d'angle incluses dans les assemblages
