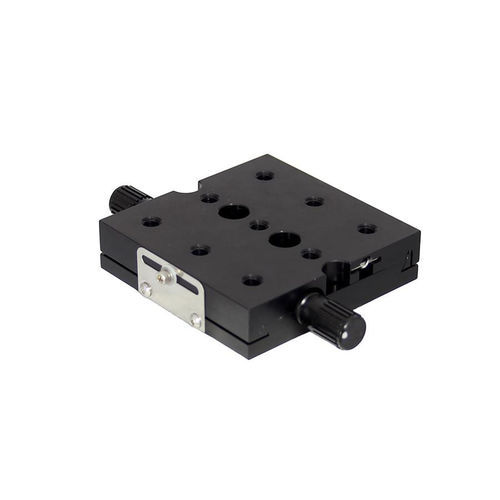

Platine de positionnement linéaire DT-300

manuelleà pas inversémicropas

La table de translation à queue d'aronde DT-300 offre un positionnement linéaire rapide de 1,0 pouce (25 mm) pour une variété de composants. Le réglage de la vis de guidage au pas de 20 peut être effectué de chaque côté de la DT-300. Le mécanisme d'entraînement est à ressort pour minimiser le jeu. Un déplacement fluide est obtenu grâce à une glissière robuste à queue d'aronde.

Caractéristiques du produit

• Positionnement rapide
• Conception stable à queue d'aronde
• Verrouillable
• Versions compatibles avec le vide disponibles sur demande

Spécifications de performance

• Charge maximale sur l'axe horizontal : 20 lbs
• Charge maximale sur l'axe vertical : 5 lbs
• Course : 1,0 pouce (25 mm)
• Mouvement contrôlable minimum : 10 µm (basé sur 1° de rotation de la vis de réglage)

Caractéristiques / Spécifications techniques

• Modèle : DT-300 Series
• SKU : 90140000
• Course : 1,0 pouce (25 mm)
• Charge maximale sur l'axe horizontal : 20 lbs
• Charge maximale sur l'axe vertical : 5 lbs
• Mouvement contrôlable minimum : 10 µm
• Vis de guidage : pas de 20, réglable de chaque côté
• Mécanisme d'entraînement à ressort pour minimiser le jeu
• Glissière robuste à queue d'aronde
• Verrouillable
• Versions compatibles avec le vide disponibles
