Platine de positionnement XY 100.5cr

XYZà moteur linéaire1 axe

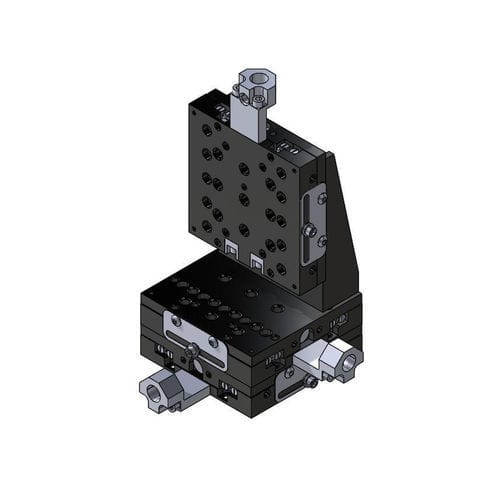

La série 100.5cr représente la gamme la plus fine de plateformes à rouleaux croisés sur le marché aujourd'hui. Leur design mince est idéal pour les applications où l'espace ou la hauteur est critique. Les trois tailles sont disponibles en versions X, XY ou XYZ. Chaque axe dispose d'un verrou en feuille non influençant qui garantit pratiquement que le premier réglage est le dernier. Le verrou en feuille a des trous de montage correspondants sur le bord opposé pour une flexibilité d'accès maximale. Selon la sensibilité de l'installation, des vis de réglage 8-80TPI ou 8-100TPI, ou des micromètres SM-1, peuvent être utilisés avec ces plateformes. Des supports d'angle sont inclus dans les assemblages et peuvent également être achetés séparément.

Caractéristiques du produit

• Design à profil bas
• Verrou non influençant
• Roulements à rouleaux croisés à haute charge
• Versions compatibles avec le vide disponibles

Spécifications de performance

• Plage de déplacement : 1,0 pouce (25,4 mm)
• Charge maximale de l'axe horizontal : 10 lb
• Charge maximale de l'axe vertical : 4 lb
• Résolution :
• Avec vis de réglage 80TPI 5µm
• Avec vis de réglage 100TPI submicronique

*Mouvement contrôlable minimum*: BASÉ SUR 1° DE ROTATION DE LA VIS DE RÉGLAGE

Caractéristiques / Spécifications techniques

• Série : 100.5cr
• Axes disponibles : X, XY, XYZ
• Compatibilité des vis de réglage : 8-80TPI, 8-100TPI, micromètres SM-1
• Supports d'angle inclus dans les assemblages
• Trous de montage pour une flexibilité d'accès
