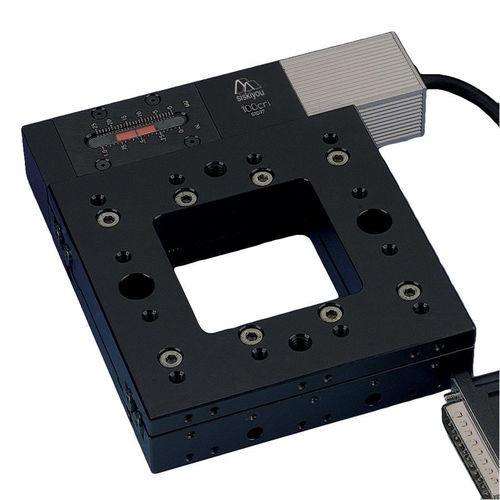

Platine de positionnement linéaire X00CRI-A

motoriséecompatible videà rouleaux croisés

Les tables de translation motorisées à roulements croisés 100cri et 100cri-A offrent un déplacement linéaire exceptionnellement fluide. Le design éprouvé a été amélioré avec l'ajout d'une surface de roulement plus importante que les tables similaires. La surface de roulement accrue réduit le mouvement non linéaire lors des changements de direction. Les 100cri et 100cri-A sont l'intégration des tables de translation 100cr et 100cr-A avec des actionneurs 841. En combinant l'actionneur et la table, un ensemble plus compact est obtenu. Les contrôleurs de la série e et MC2010 pilotent ces tables via une interface en boucle fermée entre le contrôleur et l'encodeur moteur, garantissant une résolution de 0,2 µm et 0,1 µm, respectivement.

Caractéristiques du produit

• Positionnement rapide de 1,7 mm/seconde
• Arrêts doux par interrupteur de fin de course
• Échelle de référence rapide visuelle
• Versions compatibles avec le vide disponibles

Spécifications de performance

• Charge maximale sur l'axe horizontal : 30 lbs
• Charge maximale sur l'axe vertical : 10 lbs
• Course : 1,0 pouce (25 mm)
• Jeu : < 5 µm
• Précision point à point : ± 2 µm

Caractéristiques / Spécifications techniques

• Axes de réglage : X
• Main : GAUCHE, DROITE
• Manuel/Motorisé : MOTORISÉ
• Ouvert/Fermé : BOUCLE FERMÉE
• Course : 25MM/1,0IN
• UOM : IMPÉRIAL, MÉTRIQUE
• Volume : 0.000000
• UOM de poids : LB
