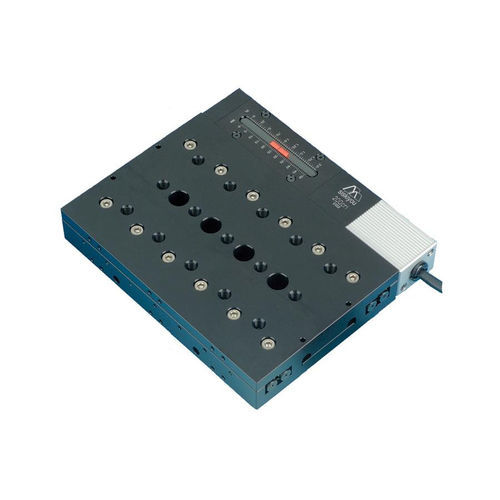

Platine de positionnement linéaire X00CRI

motoriséeà rouleaux croisésen boucle fermée

Les tables de translation motorisées à roulements croisés 100cri, 100cri-A, 200cri et 200cri-A offrent un déplacement linéaire exceptionnellement fluide. Le design éprouvé a été amélioré avec l'ajout d'une plus grande surface de roulement que les tables similaires, réduisant le mouvement non linéaire lors des changements de direction. Les modèles 200cri et 200cri-A intègrent les tables de translation 200cr et 200cr-A avec des actionneurs 841, créant un ensemble plus compact. Ces tables sont pilotées par les contrôleurs de la série e et MC2010 via une interface en boucle fermée entre le contrôleur et l'encodeur moteur, assurant une haute résolution de 0,2 µm et 0,1 µm, respectivement.

Caractéristiques du produit

• Positionnement rapide de 1,7 mm/seconde
• Arrêts doux par interrupteur de fin de course
• Échelle de référence rapide visuelle
• Versions compatibles avec le vide disponibles

Spécifications de performance

• Charge maximale sur l'axe horizontal : 30 lbs
• Charge maximale sur l'axe vertical : 10 lbs
• Course : 2,0 pouces (50 mm)
• Jeu : < 5 µm
• Précision point à point : ± 2 µm

Caractéristiques techniques / Spécifications

• Axes de réglage : X
• Main : GAUCHE ou DROITE
• Manuel/Motorisé : MOTORISÉ
• Boucle ouverte/fermée : BOUCLE FERMÉE
• Options de course : 25MM/1,0IN ou 50MM/2,0IN
• Unité de mesure : IMPÉRIAL ou MÉTRIQUE
• Volume : 0,000000
• Unité de poids : LB
