Platine de positionnement XY 150.5cr
XYZà moteur linéaire2 axes

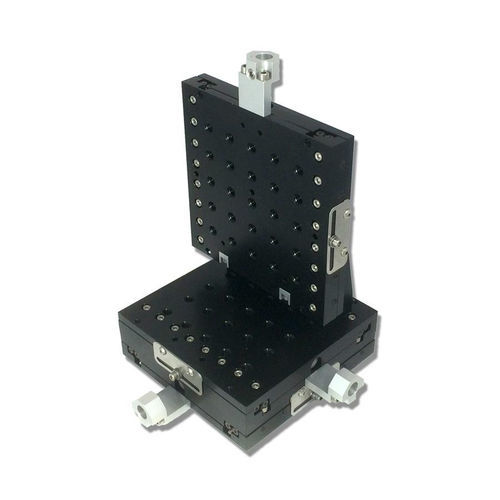

Platine de positionnement XY - 150.5cr - Siskiyou - XYZ / à moteur linéaire / 2 axes
Platine de positionnement XY - 150.5cr - Siskiyou - XYZ / à moteur linéaire / 2 axes
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Orientation
XY, XYZ
Type
à moteur linéaire
Nombre d'axes
2 axes, 3 axes
Autres caractéristiques
à rouleaux croisés
Course

25,4 mm
(1 in)

Charge

6 lb, 15 lb
(2,72 kg, 6,8 kg)

Description

La série 150.5cr représente la ligne la plus fine de plateformes à rouleaux croisés sur le marché aujourd'hui. Leur design mince est idéal pour les applications où l'espace ou la hauteur est critique. Les trois tailles sont disponibles en versions axe X, XY ou XYZ. Chaque axe dispose d'un verrou en feuille non influent qui garantit pratiquement que le premier réglage est le dernier. Le verrou en feuille a des trous de montage correspondants sur le bord opposé pour une flexibilité d'accès maximale. Selon la sensibilité de l'installation, des vis de réglage 8-80TPI ou 8-100TPI, ou des micromètres SM-1, peuvent être utilisés avec ces plateformes. Les équerres d'angle sont incluses dans les assemblages et peuvent également être achetées séparément.

Caractéristiques du produit
  • Design à profil bas
  • Verrou non influent
  • Roulements à rouleaux croisés à haute charge
  • Versions compatibles avec le vide disponibles

Spécifications de performance
  • Plage de déplacement : 1,0 pouce (25,4 mm)
  • Charge maximale de l'axe horizontal : 15 lb
  • Charge maximale de l'axe vertical : 6 lb
  • Résolution :
    • Vis de réglage 80TPI : 5µm
    • Vis de réglage 100TPI : submicronique

*Mouvement contrôlable minimum*: BASÉ SUR 1° DE ROTATION DE LA VIS DE RÉGLAGE

Caractéristiques / Spécifications techniques
  • Série : 150.5cr
  • Axes disponibles : X, XY, XYZ
  • Options de vis de réglage : 8-80TPI, 8-100TPI
  • Micromètres compatibles : SM-1
  • Équerres d'angle : incluses dans les assemblages, également disponibles séparément
  • Verrou en feuille : non influent, avec trous de montage correspondants pour flexibilité
