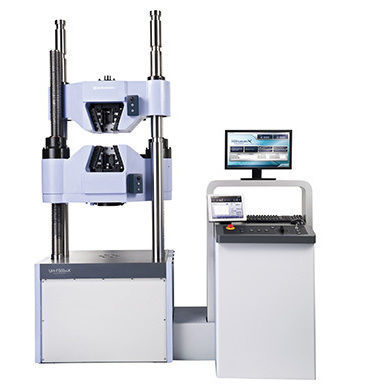

Machine d'essai de flexion UH-X

de compressiond'élongationcontrôlée par ordinateur

Présentation
Machines d'essai universelles hydrauliques UH-X et UH-FX Series, contrôlées par ordinateur, équipées de mors hydrauliques à ouverture frontale. Conviennent aux essais de traction, compression et flexion pour des capacités d'environ 400 à 2000 kN. Modes de contrôle par contrainte et déformation conformes à la norme ISO 6892 ; les modèles UH-Xh et UH-FXh intègrent une source d'huile hydraulique hybride réduisant le volume d'huile et la consommation électrique (environ 50 % ; exemple UH-500kNXh jusqu'à 82 %). Grand écran couleur tactile pour une meilleure visibilité et une utilisation facilitée.

Fonctionnalités principales

• Fonction Semi-Auto-Tuning : réglage automatique des paramètres de commande pour un contrôle précis de la contrainte et de la déformation (ISO 6892-2009, JIS Z2241).
• Écran LCD couleur extra-large pour une opérabilité et une visibilité améliorées.
• Mesure sans plage (rangeless) et échantillonnage ultra-rapide pour capturer les variations brusques de résistance.
• Mors hydrauliques à ouverture frontale pour un chargement des éprouvettes facilité.
• Exécution de tests via mémoire USB sans PC ; clé de sécurité incluse de série.
• Boîtier de commande d'élévation du chariot (option) pour commande au bout des doigts.
• Unité hydraulique hybride réduisant la quantité d'huile hydraulique et la consommation d'énergie (ex. UH-500kNXh jusqu'à 82 %) ; unité plus silencieuse disponible pour UH-FX.
• Plusieurs programmes de contrôle automatique fournis en standard.

Téléchargements (documents disponibles pour ce produit)

• UH-X/FX Series - Hydraulic Universal Testing Machines [PDF / 5.05MB]
• UH-FX/FXh series 300,500,1000kN model Instruction Manual [PDF / 9.39MB]
• UH-FX/FXh series 2000kN model Instruction Manual [PDF / 8.82MB]
• UH-X/Xh series 2000kN model Instruction Manual [PDF / 8.36MB]

Applications
Essais de traction, compression et flexion de matériaux métalliques et composites ; séquences d'essais statiques, cycliques et personnalisées pour R&D, contrôle qualité et production. Document exemple : Tensile Test of Steel for the Reinforcement of Concrete [PDF / 338.97KB] — 2020-10-27.

Caractéristiques / Spécifications techniques

• Type : Machine d'essai universelle hydraulique à asservissement (UH-X) et machine universelle hydraulique haute performance (UH-FX).
• Gamme de force : environ 400 kN à 2000 kN selon modèle.
• Modes de contrôle : Contrôle par contrainte et par déformation (conforme ISO 6892) ; Semi-Auto-Tuning pour ajustement automatique des paramètres.
• Mors : Mors hydrauliques à ouverture frontale pour une meilleure accessibilité.
• Interface : Écran LCD couleur extra-large ; prise USB pour exécution de tests sans PC ; clé de sécurité fournie.
• Mesure & échantillonnage : Mesure sans plage (rangeless) ; échantillonnage ultra-rapide pour capturer les variations soudaines.
• Hydraulique & énergie : Sources hydrauliques hybrides (Xh/FXh) réduisant la quantité d'huile et la consommation électrique (env. 50 % ; jusqu'à 82 % pour UH-500kNXh en exemple) ; version UH-FX à unité hydraulique plus silencieuse.
• Options & logiciel : Boîtier d'élévation du chariot (option), plusieurs programmes de contrôle automatique ; logiciel PC optionnel (Trapezium X) pour séquences d'essais avancées et enregistrement des données.
• Normes : Conforme à ISO 6892-2009, JIS Z2241 et autres normes courantes d'essai traction/compression.
