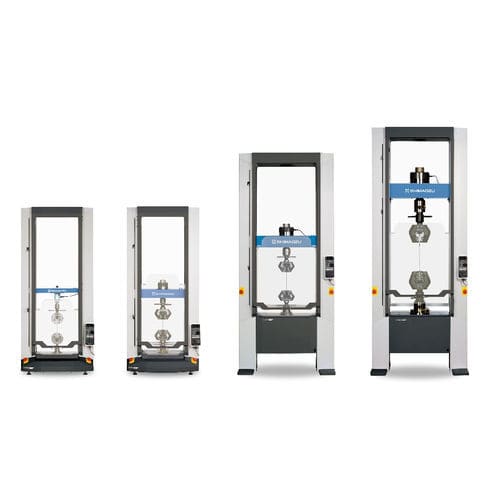

Machine d'essai de compression AGS-X2 series

d'élongationmotoriséecontrôlée par ordinateur

Présentation
La série AUTOGRAPH AGS-X2 de Shimadzu propose des solutions de test pratiques pour un large éventail d'applications en traction et compression. Elle associe contrôle avancé, exploitation intuitive et fonctions de sécurité dans un design compact adapté aux environnements de contrôle qualité et R&D.

Logiciels
Fourni en standard avec le logiciel de traitement de données TRAPEZIUM X-V pour le pilotage et l'analyse des essais. TRAPEZIUM LITE X est disponible en option d'entrée de gamme pour simplifier les flux de contrôle qualité.

Très bonne rentabilité
L'AGS-X2 offre des capacités d'essai pratiques et économiques. L'autoréglage en temps réel des paramètres de contrôle s'appuie sur les données de force et de déformation mesurées pour faciliter le contrôle de contrainte et de déformation. La fonction AUTOTUNING prend en charge le contrôle de déformation conformément à la norme ISO 6892.

Applications / Exemples de matériaux (table)
FER & ACIER — Contrôle de contrainte conventionnel et demande croissante de tests de traction en contrôle de déformation. Normes applicables : ISO 6892, JIS Z2241.
PLASTIQUES & RÉSINES — Mesure du module dans des domaines de déformation très faibles exigés par les normes. Normes applicables : ISO 527, ISO 178, JIS K7171.
CÉRAMIQUES — Les échantillons sensibles aux déplacements microscopiques nécessitent un contrôle précis dès le début des essais.

Cellules de charge haute précision et mesures
Le système couvre une large plage de précision garantie des cellules de charge de 1/500 à 1/1, permettant la plupart des essais sans changer de cellule ou de dispositif. L'échantillonnage haute vitesse à 1 ms limite les pertes d'information sur les variations de résistance et améliore la fidélité de la courbe contrainte-déformation (S–S).

Sécurité améliorée

• Fonction de sécurité : arrêt de la machine si les variations de force dépassent un seuil défini lors du réglage ou du retour de l'échantillon.
• Limiteurs de course à un seul toucher : réglage simple des limites de course par commutateur.
• Couvercle de protection : garde coulissante pour limiter la projection d'échantillons ; interverrouillage désactivant les essais si ouvert.
• Double interrupteur d'urgence : présents des deux côtés pour les cadres 20 kN–300 kN.

Espace de travail intelligent — Fonctions nouvelles et améliorées
Des fonctions nouvelles et améliorées facilitent les essais et augmentent l'efficacité. Principales caractéristiques :

• Couvercle de protection : garde de sécurité coulissante verticalement avec interverrouillage ; ouverture à une main.
• Limiteurs de course à un seul toucher : fonctionnement pinch & glisser avec verrouillage sûr des positions de traverse.
• Cellule de charge : précision du type haute précision ±0,5 % de la valeur indiquée ; la valeur nominale est stockée dans le câble d'étalonnage et reconnue automatiquement.
• Traverse : vitesse d'essai jusqu'à 2 000 mm/min et vitesse de retour jusqu'à 2 200 mm/min (cadre 20 kN) pour réduire les cycles d'essais répétés.
• Joint commun traction/compression (cadres 20–300 kN) : joint unique pour faciliter l'échange des dispositifs et conception de détachement sécurisée.
• Panneau de commande principal : création et stockage des conditions d'essai pour fonctionnement sans PC ; molette de commande incluant la gestion automatique de l'extensomètre ; angle de panneau mobile ; affichage sélectionnable en anglais/chinois.
• Interrupteurs d'urgence : coupent l'alimentation de l'amplificateur servo pour arrêter instantanément la traverse en cas d'urgence.

Téléchargements & Documentation
La brochure produit, la documentation des accessoires (mors, plateaux de compression, dispositifs) et des notes d'application pour les essais textiles et de traction sont disponibles au format PDF en téléchargement sur la page produit.

Caractéristiques / spécifications techniques

• Dénomination commerciale : AUTOGRAPH AGS-X2 Series
• Logiciels fournis : TRAPEZIUM X-V (standard) ; TRAPEZIUM LITE X (option d'entrée de gamme)
• Plage de précision des cellules de charge : 1/500 à 1/1
• Précision cellule haute précision : ±0,5 % de la valeur indiquée (type haute précision)
• Vitesse d'échantillonnage : 1 ms
• Vitesse de traverse (cadre 20 kN) : essai 2 000 mm/min, retour 2 200 mm/min
• Fonctions de sécurité : limiteurs de course à un seul toucher, couvercle de protection avec interverrouillage, double interrupteur d'urgence (20–300 kN)
• Joint commun pour traction et compression (20–300 kN)
• Panneau de commande principal : conditions d'essai programmables, commande par molette, panneau mobile, affichage multilingue (anglais/chinois)
• Normes citées : ISO 6892, ISO 527, ISO 178, JIS Z2241, JIS K7171
