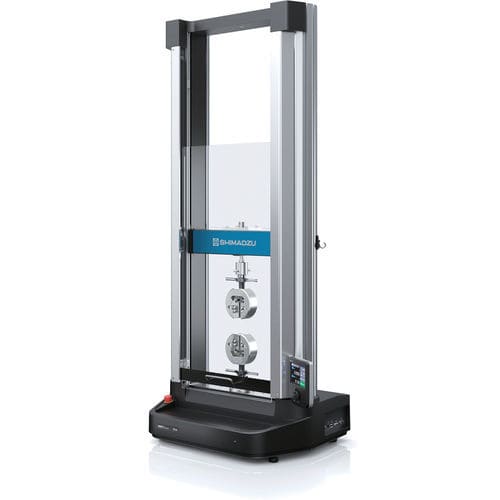

Machine d'essai de compression AGS-V series

de flexiond'élongationde fatigue

Présentation
La série AUTOGRAPH AGS-V de Shimadzu Corporation est une machine d'essai universelle de table destinée aux essais de traction, compression, flexion et essais cycliques. Elle couvre des forces d'essai de 1 N à 10 kN et propose des méthodes d'essai configurables pour laboratoire et production.

Principaux avantages

• Vitesse de retour élevée et large plage de vitesses : accélère les cycles d'essai et augmente le débit dans des conditions variées.
• Gestion avancée des données : acquisition haute fréquence (5 kHz) avec export et intégration vers bases de données externes et enregistrement sur clé USB.
• Ergonomie opérateur : Automatic Jig Distance pour un positionnement simplifié et télécommande d'opération pour fonctionnement autonome.

Applications et modes d'essai

• Essais typiques : traction, compression, flexion et essais cycliques.
• Méthodes personnalisables via le logiciel embarqué TrapeziumX-V ou en mode autonome depuis le contrôleur manuel.
• Prise en charge d'extensomètres (optique et jauge de déformation) et accessoires optionnels pour types d'éprouvettes spécifiques.

Contrôleur et interface
L'AGS-V est équipé d'un écran LCD couleur haute visibilité et d'un contrôleur manuel affichant des commandes contextuelles. L'interface permet l'exécution autonome des essais, l'enregistrement des résultats sur USB et l'accès distant pour intégration aux systèmes de laboratoire.

Sécurité et conception opérateur
Capot de protection polycarbonate fourni en standard avec verrouillage (interlock) empêchant tout mouvement si ouvert. La traverse intelligente reconnaît la position, émet des avertissements de collision et effectue un arrêt automatique aux limites des mâchoires. Fonctions complémentaires : détection de surcharge, détection de contact et arrêt d'urgence.

Automatisation et fonctions avancées
Étalonnage automatique de la force au démarrage, protection d'échantillon pour éliminer la charge initiale lors du serrage, Multi-Table pour rangement des outils/éprouvettes et capot anti-projections optionnel avec interlock. Fonctions d'autodiagnostic et paramètres sonores configurables pour maintenance et disponibilité.

Échantillonnage et performances
Acquisition haute vitesse jusqu'à 5 kHz (0,2 ms) pour capturer des événements rapides. Résolution de positionnement de la traverse adaptée aux essais de précision ; les modèles proposent différentes hauteurs d'essai et largeurs pour s'adapter aux dispositifs.

Vidéos (titres)

• Autograph AGS-V Series
• La procédure d'essai matériau avec AGS-V
• Création des conditions d'essai via le contrôleur opérationnel
• Élimination de la charge initiale par la protection d'échantillon
• Traverse intelligente
• Multi-Table
• Capot de sécurité

Toutes les caractéristiques techniques

• Plage de force : 1 N – 10 kN.
• Plage de vitesses : 0,0005 – 1500 mm/min ; vitesse de retour jusqu'à 1650 mm/min.
• Taux d'échantillonnage : jusqu'à 5 kHz (0,2 ms).
• Plage garantie de précision de la force : 1/1000 (selon modèle).
• Compatibilité extensomètres : extensomètre optique pris en charge ; cartes optionnelles pour extensomètres de type jauge de déformation.
• Contrôleur : écran tactile couleur ; contrôleur manuel ; fonctionnement autonome et export USB.
• Sécurité : capot polycarbonate avec interlock, détection de surcharge, détection de contact, arrêt d'urgence, arrêt automatique de traverse.
• Accessoires/options : mors pneumatiques, mors à clip, mors plats à vis, rouleaux, plaques de compression, plaques à rainure en T, gabarits d'essai, capot de sécurité optionnel.
