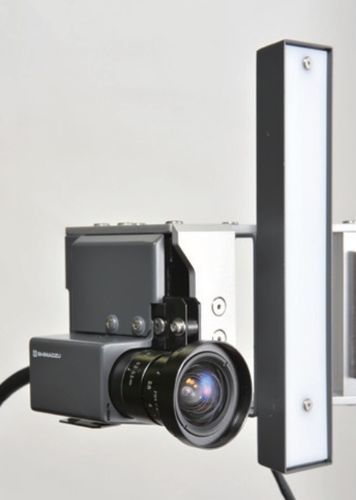

Extensomètre vidéo TRViewX

diamétralaxiald'élongation

Présentation
TRViewX est un extensomètre vidéo numérique sans contact offrant des mesures d'allongement haute précision et la capacité de mesurer les variations de largeur. Il est conçu pour une large gamme d'essais de matériaux, en particulier les films, feuilles et autres éprouvettes minces ou étroites, et peut être utilisé dans une chambre thermostatique pour des essais sous atmosphère contrôlée sans contact avec l'échantillon. TRViewX fournit des mesures d'allongement conformes à ISO 9513 Classe 0,5 et JIS B 7741 Classe 0,5, et des mesures de largeur conformes à ISO 9513 Classe 1 et JIS B 7741 Classe 1. Il est conforme aux normes de traction sur plastique ISO 527, JIS K7161 et ASTM D638 et prend en charge des éprouvettes de longueur utile 75 mm (type A1).

Fonctionnalités

• Mesures d'allongement haute précision (ISO 9513 Classe 0,5 / JIS B 7741 Classe 0,5)
• Capacité de mesure des variations de largeur (ISO 9513 Classe 1 / JIS B 7741 Classe 1)
• Mesure optique/vidéo sans contact adaptée aux films, feuilles et éprouvettes étroites
• Options : modèles à caméra simple ou double
• Éclairage LED haute intensité

Intégration logicielle
Intégration complète avec le logiciel d'essai Trapezium X pour acquisition synchronisée, capture d'images et inclusion d'images dans les rapports.

Applications (documents sélectionnés)
Documents | Date de création
Value Determination with Video Type Non-Contact Extensometer (ISO 10113:2020) | 2024-03-06
MMB Test of CFRP in Conformance with ASTM D6671 - Material Testing System | 2017-10-04
Shear Test of Composite Material (V-Notched Rail Shear) - Material Testing System | 2017-06-27

Vidéos (exemples)

• TRViewX Non-Contact Digital Video Extensometer - Example of Plastic Measurements
• TRViewX Non-Contact Digital Video Extensometer - Example of Open Hole CFRP Plate Measurements

Caractéristiques techniques

• Principe de mesure : extensomètre vidéo numérique sans contact
• Précision allongement : ISO 9513 Classe 0,5 / JIS B 7741 Classe 0,5
• Précision largeur : ISO 9513 Classe 1 / JIS B 7741 Classe 1
• Normes applicables : ISO 527, JIS K7161, ASTM D638 (prise en charge des éprouvettes type A1, longueur utile 75 mm)
• Types d'éprouvettes : films, feuilles, matériaux minces ou étroits, éprouvettes pour essais en atmosphère contrôlée
• Options de modèle : configurations caméra simple et double
• Éclairage : LED haute intensité
• Logiciel : intégration avec Trapezium X pour capture d'images et rapports
