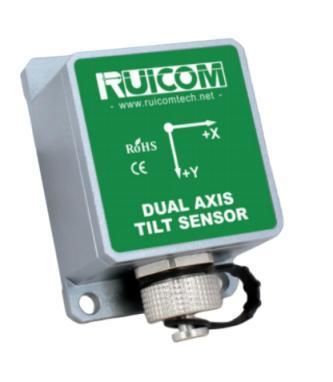

Inclinomètre XY NTS6-C1/C2/C3

2 axesCANCANopen

Présentation
La série NTS6 est un capteur d'inclinaison numérique miniature MEMS pour surveillance d'attitude industrielle. Il intègre une cellule de détection gravitationnelle double canal mesurant l'accélération gravitationnelle statique et la convertissant en angles de roulis et de tangage par rapport à l'horizontale. Le MCU intégré réalise une calibration de linéarité en seconde étape pour réduire la dérive d'exactitude rencontrée sur les solutions analogiques. Sorties disponibles : CANopen, CAN2.0A, CAN2.0B.

Caractéristiques clés

• Résolution : 0,02°
• Alimentation : DC 5 V standard
• Sorties sélectionnables : CANopen / CAN2.0A / CAN2.0B
• Plages de mesure sélectionnables : ±10°, ±30°, ±60°, ±90°
• Protection : IP67

Paramètres de performance (extrait)

• Plages de mesure : ±10° / ±30° / ±60° / ±90°
• Axe de mesure : XY (roulis et tangage)
• Résolution : 0,02°
• Précision de mesure (@25°C) : 0,1°
• Coefficient de température du point zéro (-40~85°C) : ±0,02 °/°C
• Coefficient de température de sensibilité (-40~85°C) : ≤150 ppm/°C
• Temps de démarrage : 0,5 s
• Fréquence de réponse : 20 s
• Taux de sortie (configurable) : 5 Hz / 15 Hz / 35 Hz / 50 Hz
• Signaux de sortie : CANopen / CAN2.0A / CAN2.0B
• Compatibilité électromagnétique : selon EN61000 et GBT17626
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100 g @11 ms, tri-axial (demi-sinusoïde)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Indice d'étanchéité : IP67
• Câble : câble blindé standard 2 m (poids ≤123 g)
• Poids : ≤112 g

Dimensions produit
Se référer aux images produit pour le schéma de cotes.

Spécifications techniques

• Modèle / Série : NTS6
• Plages de mesure disponibles : ±10°, ±30°, ±60°, ±90°
• Axe de mesure : XY (roulis et tangage)
• Résolution : 0,02°
• Précision de mesure (@25°C) : 0,1°
• Coefficient de température du point zéro (-40~85°C) : ±0,02 °/°C
• Coefficient de température de sensibilité (-40~85°C) : ≤150 ppm/°C
• Temps de démarrage : 0,5 s
• Fréquence de réponse : 20 s
• Taux de sortie (configurable) : 5 Hz / 15 Hz / 35 Hz / 50 Hz
• Signaux de sortie : CANopen, CAN2.0A, CAN2.0B
• Compatibilité électromagnétique : selon EN61000 et GBT17626
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100 g @11 ms, tri-axial (demi-sinusoïde)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Indice d'étanchéité : IP67
• Câble : câble blindé standard 2 m (poids ≤123 g)
• Poids : ≤112 g
• Alimentation : DC 5 V standard
