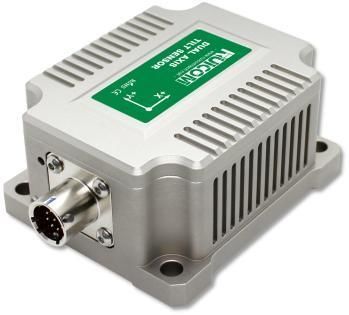

Capteur de vibrations pour la surveillance de machines VTS6D

pour la maintenance conditionnelle de machinespour conditions difficilespour la maintenance préventive

Présentation du produit
Le VTS est un capteur industriel haute précision développé par RUICOM Technology pour la mesure des vibrations et de l'angle d'inclinaison. Chaque appareil fait l'objet d'une compensation d'étalonnage sur toute la plage de température et d'essais de stabilité avant livraison afin d'assurer des performances de mesure fiables en environnement varié. Un algorithme FFT intégré détecte les vibrations mécaniques dans la bande 0,5–20 Hz, permettant de calculer la vitesse de crête et l'amplitude maximale de déplacement par analyse fréquentielle. L'appareil prend en charge plusieurs interfaces industrielles (RS485 / RS422 / RS232) et le protocole MODBUS. Il est fourni avec un logiciel d'analyse des données pour la surveillance, l'enregistrement et l'analyse approfondie en temps réel. Le montage sans contact permet une fixation par vis sur la surface cible et un calcul automatique de l'angle d'inclinaison horizontal pour accélérer le déploiement. Grâce à sa forte immunité électromagnétique et sa résistance aux chocs mécaniques, la série VTS est adaptée aux plateformes mobiles exigeantes et aux environnements complexes comme les véhicules de communication par satellite, les véhicules de commandement spéciaux et les véhicules d'antenne radar.

Principales caractéristiques

• Inclinomètre et capteur de vibration haute précision
• Algorithme FFT intégré pour l'analyse des vibrations (0,5–20 Hz)
• Mesure d'inclinaison double axe (XY)
• Haute résolution et précision (résolution 0.0005°, précision 0.001°)
• Orientation horizontale ou verticale en option
• Multiples interfaces industrielles : RS485 / RS232 / RS422 ; prise en charge de MODBUS
• Conception robuste avec excellente performance CEM et résistance aux chocs mécaniques

Applications

• Mesure d'attitude sur plateformes mobiles haut de gamme (véhicules de communication par satellite, véhicules de commandement spéciaux, véhicules d'antenne radar)
• Surveillance et diagnostic des vibrations industrielles
• Suivi précis d'inclinaison/niveau en environnements sévères

Caractéristiques techniques

• Model: VTS6D
• Plage de mesure : ±10°
• Axe de mesure : XY (double axe)
• Résolution : 0.0005°
• Précision de mesure : 0.001°
• Coefficient de dérive zéro : 0.0003°/°C
• Coefficient de température de sensibilité : ≤50 ppm/°C
• Temps de mise sous tension : <0.5 s
• Fréquence de réponse : 20 Hz
• Taux de sortie : configurable 5 Hz / 10 Hz / 25 Hz / 35 Hz / 50 Hz / 100 Hz
• Signal de sortie / interfaces : RS485 / RS232 / RS422 (optionnel)
• Protocole de communication : prise en charge du MODBUS industriel
• CEM : selon EN61000 et GBT17626
• MTBF : ≥98 000 heures
• Résistance d'isolement : ≥100 MΩ
• Anti-choc : 100 g @ 11 ms (3 directions axiales, demi-sinusoïde)
• Anti-vibration : 10 grms / 10 ~ 1000 Hz
• Indice de protection : IP67
• Câbles : câble standard blindé résistant, large-température, 1 m avec connecteur aviation ; poids ≤150 g
• Poids : ≤425 g (hors câble)
• Capacité de détection de vibration : détecte les vibrations mécaniques en 0.5–20 Hz et calcule la vitesse de crête et l'amplitude maximale de déplacement par analyse fréquentielle
