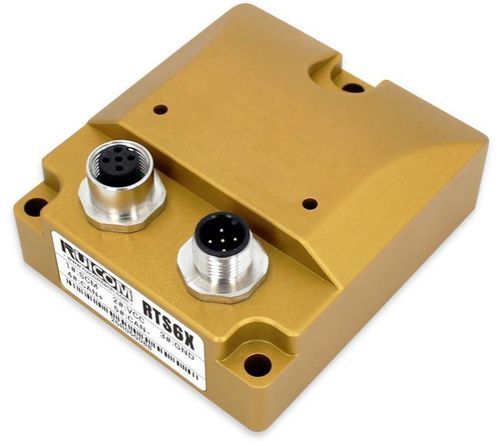

Capteur d'inclinaison mono-axe RTS6

CANopenIP67antichoc

Présentation du produit
Le capteur d'inclinaison RTS6 adopte une architecture redondante à double canal et une mesure sur un seul axe (axe X). Les deux canaux de fonctionnement indépendants se relaient en cas de défaillance afin d'assurer la continuité de fonctionnement. L'appareil combine redondance matérielle et logicielle, comparaison des données double canal pour atténuer le bruit, et affichage d'état en temps réel via des LED bicolores et un registre d'état. Le RTS6 utilise le protocole CANopen et bénéficie d'une conception assurant une bonne compatibilité électromagnétique et une protection environnementale. Une étalonnage en usine et un filtrage numérique sont appliqués pour garantir la conformité des mesures.

Principales caractéristiques

• Architecture redondante à double canal pour tolérance aux pannes
• Mesure sur un seul axe (axe X) plage ±180°
• Résolution 0,1° ; précision ±0,1° (@25°C)
• Comparaison des données double canal pour suppression du bruit
• Protocole de communication CANopen
• Alimentation étendue : DC 9–36 V
• Température de fonctionnement : -40 à +85°C
• Indicateurs d'état LED bicolores et registre d'état pour diagnostic
• Étalonnage en usine et filtrage numérique
• Indice de protection IP67 ; résistance aux vibrations et aux chocs

Paramètres de performance
Plage de mesure : axe unique ±180°
Axe de mesure : axe X
Résolution : 0,1°
Précision de mesure (@25°C) : ±0,1°
Coefficient de température du point zéro (-40–85°C) : ±0,02°/°C
Temps de démarrage : 0,5 s
Fréquence de coupure : 0,9 Hz
Signal de sortie : CANopen
Compatibilité électromagnétique : selon EN61000 et GBT17626
MTBF : ≥98 000 heures
Résistance d'isolement : ≥100 MΩ
Résistance aux chocs : 100 g @ 11 ms, tri-axial (demi-sinusoïde)
Résistance aux vibrations : 10 grms, 10–1000 Hz
Indice de protection : IP67
Poids : ≤220 g (hors câble)

Spécifications techniques

• Modèle : RTS6
• Plage de mesure : axe unique ±180°
• Axe de mesure : axe X
• Résolution : 0,1°
• Précision de mesure (@25°C) : ±0,1°
• Coefficient de température du point zéro : ±0,02°/°C (-40–85°C)
• Temps de démarrage : 0,5 s
• Fréquence de coupure : 0,9 Hz
• Sortie : CANopen
• EMC : EN61000, GBT17626
• MTBF : ≥98 000 heures
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100 g @ 11 ms, tri-axial (demi-sinusoïde)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Indice de protection : IP67
• Poids : ≤220 g (hors câble)
• Alimentation : DC 9–36 V
