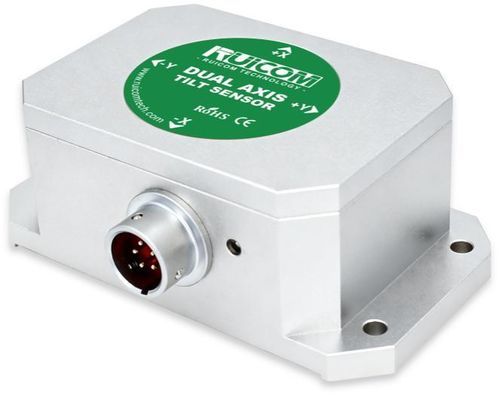

Capteur d'inclinaison mono-axe HTS6

deux axesCANhaute précision

Présentation
Le HTS6 est un capteur d'inclinaison industriel compact (axe simple ou double) avec sortie CAN 2.0A et résolution sub-milli-degré. Il associe un convertisseur A/N différentiel 16 bits de haute précision à un filtrage numérique d'ordre cinq et intègre un capteur de température pour la compensation de dérive en temps réel. La fréquence de sortie par défaut est 50 Hz ; des fréquences supérieures ou personnalisées sont disponibles sur demande. L'appareil est conçu pour fonctionner de façon stable en environnements industriels exigeants et pour des applications de nivellement de plate-forme et de référence d'attitude nécessitant une grande précision.

Principales caractéristiques

• Interface de sortie : CAN 2.0A
• Résolution : 0,001°
• Plages de mesure sélectionnables : ±1° à ±35°
• Configuration : axe simple ou axe double
• Alimentation large : DC 9–36 V
• Capteur de température embarqué pour compensation de la dérive (sortie température optionnelle)
• Taux de sortie configurables : 5 / 15 / 35 / 50 Hz (par défaut 50 Hz)

Applications

• Automatisation industrielle et contrôle de process
• Nivellement de plate-forme pour engins de chantier et machines-outils
• Systèmes de commande de structures de suivi photovoltaïque
• Référence d'attitude pour aéronautique et intégration
• Nivellement d'instruments et d'équipements de précision
• Mesures d'inclinaison haute précision pour plate-formes et systèmes associés

Paramètres de performance

• Plages de mesure (exemples) : ±10°, ±35° (sélectionnable de ±1° à ±35°)
• Axe de mesure : axe simple / axe double
• Résolution : 0,001°
• Précision de mesure (@25°C) : 0,005° (RMS) pour plages réduites, 0,01° (RMS) pour plages étendues
• Stabilité à long terme : 0,01° / 0,02° (selon la plage)
• Coefficient de température du point zéro (-40 à 85°C) : ±0,002°/°C
• Coefficient de température de sensibilité (-40 à 85°C) : ≤50 ppm/°C
• Temps de démarrage : 0,5 s
• Fréquence de réponse de l'appareil : 20 Hz (appareil), réponse de sortie par défaut généralement 50 Hz
• Taux de sortie (configurable) : 5 / 15 / 35 / 50 Hz
• Signal de sortie : CAN 2.0A
• Compatibilité électromagnétique : conforme EN61000 et GBT17626
• MTBF : ≥99 999 heures
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100 g @11 ms, tri-axial (demi-sinusoïde)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Indice de protection : IP67
• Câblage : câble blindé 2 m avec connecteur aviation standard (7P × 6,8 mm), résistant à l'abrasion, large température
• Poids : ≤250 g (hors câble)

Remarques sur les paramètres

• Résolution : plus petite variation angulaire détectable dans la plage effective de mesure.
• Précision de mesure : évaluation à température ambiante standard prenant en compte linéarité, répétabilité, hystérésis, offset zéro et sensibilité inter-axes.
• Coefficient de température du point zéro : variation de la sortie par °C à entrée nulle sur la plage de température spécifiée.
• Coefficient de température de sensibilité : variation de la sortie pleine échelle avec la température (indice de stabilité).
