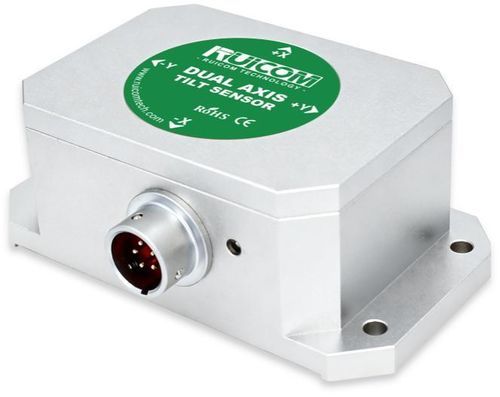

Capteur d'inclinaison mono-axe HTS6

deux axesCANopendurci

Présentation du produit
RUICOM Technology HTS6-CANopen est un capteur d'inclinaison optimisé pour une meilleure précision de mesure et une compensation du dérive thermique, dérivé de la série STS. Il intègre un convertisseur différentiel A/D 16 bits et un filtre numérique d'ordre 5 pour mesurer l'inclinaison et le tangage par rapport au plan horizontal. L'interface CANopen facilite l'intégration aux systèmes industriels. Le capteur intègre un capteur de température numérique pour la compensation en temps réel du dérive (sortie température en option). Fréquence de réponse standard 50 Hz (fréquences supérieures personnalisables). Conception industrielle assurant une bonne tenue aux perturbations électromagnétiques et conditions sévères.

Principales caractéristiques

• Alimentation large: DC 9–36 V
• Sortie CANopen (protocole industriel)
• Résolution: 0,001°
• Plage de mesure sélectionnable: ±1° à ±35° (exemples: ±10°, ±35°)
• Configuration mono-axe ou bi-axe
• Capteur de température intégré pour compensation (sortie température en option)
• Taux de sortie configurable: 5 / 15 / 35 / 50 Hz (50 Hz standard, plus élevé personnalisable)
• Indice de protection: IP67; compatibilité EMC selon EN61000 et GBT17626

Paramètres de performance

• Plage de mesure: sélectionnable (exemples: ±10°, ±35°)
• Axe de mesure: mono-axe ou bi-axe
• Résolution: 0,001°
• Précision de mesure (@25°C): 0,005° (plage réduite) / 0,01° (plage étendue)
• Stabilité long terme: 0,01° / 0,02° (selon plage)
• Coefficient de température du point zéro (-40–85°C): ±0,002°/°C
• Coefficient de température de sensibilité (-40–85°C): ≤50 ppm/°C
• Temps de démarrage: 0,5 s
• Fréquence de réponse: 20 Hz (sortie configurable jusqu'à 50 Hz)
• Signal de sortie: CANopen
• EMC: conforme à EN61000 et GBT17626
• MTBF: ≥99 999 heures
• Résistance d'isolement: ≥100 MΩ
• Résistance aux chocs: 100 g @ 11 ms, tri-axial (demi-sinusoïde)
• Résistance aux vibrations: 10 grms, 10–1000 Hz
• Indice de protection: IP67
• Câblage: câble blindé standard 2 m avec connecteur aviation 7P × 6,8 mm; résistant à l'abrasion et plage de température étendue; poids du câble ≤110 g
• Masse: ≤250 g (hors câble)

Dimensions du produit
Le schéma dimensionnel détaillé est disponible sur la fiche produit (voir diagramme des dimensions du produit).

Caractéristiques techniques

• Modèle: HTS6
• Plage de mesure: sélectionnable (±1° à ±35°)
• Axe de mesure: mono-axe ou bi-axe
• Résolution: 0,001°
• Précision (@25°C): 0,005° / 0,01°
• Stabilité long terme: 0,01° / 0,02°
• Coefficient zéro-température: ±0,002°/°C (-40–85°C)
• Coefficient sensibilité-température: ≤50 ppm/°C (-40–85°C)
• Fréquence de réponse: 20 Hz (sortie configurable jusqu'à 50 Hz)
• Sortie: CANopen
• Alimentation: DC 9–36 V
• EMC: EN61000 / GBT17626
• MTBF: ≥99 999 heures
• Résistance d'isolement: ≥100 MΩ
• Choc: 100 g @ 11 ms (tri-axial, demi-sinusoïde)
• Vibration: 10 grms (10–1000 Hz)
• Indice de protection: IP67
• Câble: 2 m blindé, connecteur aviation 7P × 6,8 mm (standard)
• Poids: ≤250 g (hors câble)

Applications typiques

• Surveillance d'attitude de plateformes et châssis
• Automatisation industrielle et alignement machine
• Robotique et systèmes de stabilisation
• Surveillance d'inclinaison maritime et offshore
• Engins de chantier et systèmes de nivellement
• Bancs d'essais aérospatiaux et équipement au sol
