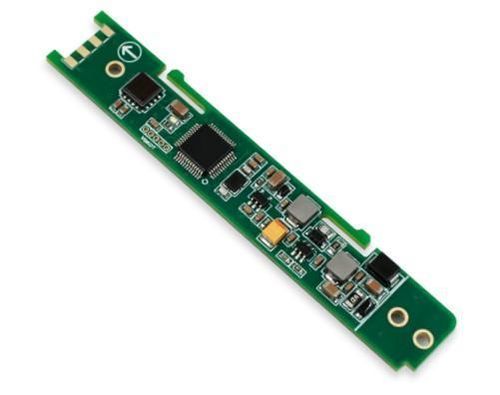

Capteur d'inclinaison deux axes HTS3D

RS-485haute précision

Présentation du produit
Le HTS3D est un capteur d'inclinaison biaxial développé par RUICOM Technology, destiné aux applications d'ingénierie industrielle telles que la surveillance du basculement des fouilles et l'inspection des ponts. Il conserve la stabilité de la série HTS tout en améliorant la précision, la dérive thermique et la stabilité à long terme (contrôlable dans 0,01°). Un filtrage d'ordre 5 intégré et un algorithme de fusion gravitationnelle biaxiale calculent le roulis et le tangage. Chaque unité est calibrée sur une table tournante multi-axes pour corriger les erreurs d'axe croisé et réduire les interférences mutuelles sur de grandes plages.

Caractéristiques principales

• Mesure d'inclinaison biaxiale (X et Y)
• Plage de mesure ±85°
• Précision de mesure 0,01° (@25°C)
• Résolution 0,001°
• Filtrage d'ordre 5 intégré et fusion gravitationnelle biaxiale
• Calibrage en usine sur table tournante pour correction des axes croisés
• Sortie RS485 avec protection intégrée du bus
• Régulation d'alimentation multi-étages avec protection surtension/surintensité
• Conçu pour des environnements industriels avec dérive à long terme contrôlée

Performances

• Plage de mesure : ±85°
• Axes de mesure : Biaxial (X, Y)
• Résolution : 0,001°
• Précision de mesure (@25°C) : 0,01°
• Stabilité à long terme : 0,01°
• Coefficient de température du point zéro (-40–85°C) : ±0,0002 °/°C
• Coefficient de température de sensibilité (-40–85°C) : ≤50 ppm/°C
• Temps de démarrage : 1 s
• Bande passante de réponse : 5 Hz
• Signal de sortie : RS485
• Compatibilité électromagnétique : Conforme EN61000 et GBT17626
• Résistance d'isolement : ≥100 mégaohms
• Résistance aux chocs : 100 g @ 11 ms (trois axes, demi-sinus)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Poids : ≤10 g (hors câbles)

Remarques

• 1) Résolution : plus petite variation angulaire détectable dans la plage de mesure effective.
• 2) Précision de mesure : évaluation à température ambiante standard incluant linéarité, répétabilité, hystérésis, décalage zéro et sensibilité croisée.
• 3) Stabilité à long terme : écart entre les sorties maximale et minimale pendant une année d'utilisation continue à température ambiante.
• 4) Coefficient de température du point zéro : variation du décalage zéro par variation de température dans la plage nominale relative à la référence en température ambiante.
• 5) Coefficient de température de sensibilité : indice de stabilité de la sortie pleine échelle avec les variations de température dans la plage nominale.

Dimensions du produit
Les dessins et images des dimensions sont disponibles sur la page produit.

Spécifications techniques

• Modèle : HTS3D
• Plage de mesure : ±85°
• Axes de mesure : Biaxial (X, Y)
• Résolution : 0,001°
• Précision de mesure (@25°C) : 0,01°
• Stabilité à long terme : 0,01°
• Coefficient de température du point zéro (-40–85°C) : ±0,0002 °/°C
• Coefficient de température de sensibilité (-40–85°C) : ≤50 ppm/°C
• Temps de démarrage : 1 s
• Bande passante de réponse : 5 Hz
• Signal de sortie : RS485
• Compatibilité électromagnétique : Conforme EN61000 et GBT17626
• Résistance d'isolement : ≥100 mégaohms
• Résistance aux chocs : 100 g @ 11 ms (trois axes, demi-sinus)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Poids : ≤10 g (hors câbles)
