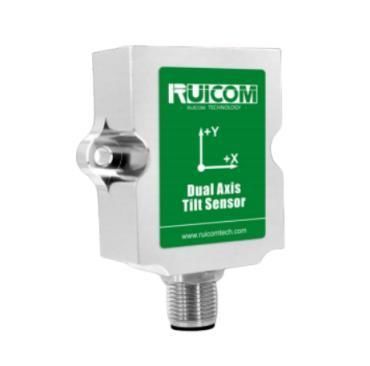

Capteur d'inclinaison 2 axes LTS6

XYCANMEMS

Caractéristiques principales

• Six méthodes de fixation
• Résolution 0,1°
• Sortie : CAN2.0B
• Grande résistance aux vibrations >2000g
• Protection IP67

Présentation du produit
La série LTS6 est un capteur d'inclinaison MEMS de nouvelle génération, de petit volume et de mesure dynamique, conçu pour mesurer de manière stable l'assiette des véhicules en mouvement. Il intègre une unité à double canal mesurant l'accélération gravitationnelle statique et la convertissant en variations d'angle d'inclinaison et de tangage par rapport au plan horizontal. Le capteur intègre un microcontrôleur (MCU) pour une double correction de la linéarité, compensant les pertes de précision des solutions analogiques. Le principe de mesure sans contact permet une sortie en temps réel de l'assiette actuelle. Simple d'utilisation, il évite la nécessité d'aligner deux surfaces de montage. Adapté aux mesures statiques et dynamiques, il convient aux applications d'automatisation industrielle et de surveillance d'assiette de plateforme, avec une forte immunité aux perturbations électromagnétiques et une stabilité en environnements industriels sévères.

Paramètres de performance

• Plage de mesure : ±90°
• Axes mesurés : axe X / axe Y
• Résolution : 0,1°
• Précision statique (@25°C) : ±0,3°
• Précision dynamique (@25°C) : ±0,8°
• Coefficient de température du point zéro (-40°C~85°C) : ±0,01 °/°C
• Coefficient de température de sensibilité (-40°C~85°C) : ≤100 ppm/°C
• Temps de démarrage : 1,5 s
• Temps de réponse : 0,05 s
• Signal de sortie : CAN2.0B
• Compatibilité EMC : selon EN 61000 et la série GB/T 17626
• Résistance d'isolement : ≥100 MΩ
• Résistance aux chocs : 100 g @ 11 ms, triaxial (demi-onde)
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Indice de protection : IP67
• Câble : câble blindé standard 2 m
• Dimensions : L64,5 × l50 × H18,5 mm
• Poids : ≤100 g (hors câble)

Spécifications techniques

• Modèle : LTS6
• Plage de mesure : ±90°
• Axes : X / Y
• Résolution : 0,1°
• Précision statique : ±0,3° (@25°C)
• Précision dynamique : ±0,8° (@25°C)
• Coefficients thermo. : point zéro ±0,01 °/°C ; sensibilité ≤100 ppm/°C
• Temps de démarrage : 1,5 s
• Temps de réponse : 0,05 s
• Interface : CAN2.0B
• Normes EMC : EN 61000, série GB/T 17626
• Protection : IP67
• Solidité mécanique : choc 100 g, vibration 10 grms
• Câble : 2 m blindé (standard)
• Dimensions : 64,5 × 50 × 18,5 mm
• Poids : ≤100 g (sans câble)
