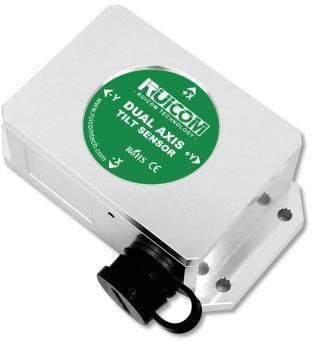

Capteur d'inclinaison mono-axe HTS6

XYanalogiquesortie de tension

Présentation du produit
La série HTS6 est un capteur d'inclinaison à sortie tension conçu pour les applications industrielles de mesure d'inclinaison. Il prend en charge les mesures mono‑axe et bi‑axe, utilise un pendule solid‑state miniature pour détecter le vecteur gravitationnel et convertit l'inclinaison en une sortie tension standard 0‑5V. Le module intègre un convertisseur 24 bits différentiel et un MCU embarqué pour le traitement en temps réel, la compensation automatique de température et la correction non linéaire, fournissant une sortie linéarisée calibrée sans recalibration secondaire. Le capteur adopte une mesure sans contact et une fabrication MEMS pour un encombrement réduit, une installation simplifiée et une meilleure résistance aux parasites électromagnétiques, adapté à la surveillance et au contrôle d'attitude industriels.

Caractéristiques principales

• Plages de mesure sélectionnables : ±1° à ±90°
• Précision (MAE) : 0,005° pour faible plage à température ambiante
• Résolution : 0,001°
• Sortie : Tension analogique 0–5V (point zéro env. 2,5V)

Paramètres de performance (tableau)
Modèle : HTS6 | Condition : — | Paramètre : —
Plages de mesure : ±10° ; ±30° ; ±60° ; ±90° (couverture sélectionnable jusqu'à ±1°–±90°)
Axe de mesure : X / XY
Sortie au point zéro : 2,5V (env.)
Résolution : 0,001°
Précision (MAE) à température ambiante : ±10° -> 0,005° ; ±30° -> 0,01° ; ±60° -> 0,02° ; ±90° -> 0,03°
RMSE à température ambiante : ±10° -> 0,003° ; ±30° -> 0,003° ; ±60° -> 0,005° ; ±90° -> 0,008°
Coefficient de température du point zéro : -40~85°C -> 0,0005°/°C
Coefficient de température de sensibilité : -40~85°C -> ≤100ppm/°C
Temps de démarrage : 0,5s
Fréquence de réponse : 20Hz
Compatibilité électromagnétique : conforme EN61000 et GBT17626
Résistance d'isolement : ≥100MΩ
Résistance aux chocs : 100g @ 11ms, 3 directions axiales (sinusoïde demi‑période)
Résistance aux vibrations : 10grms, 10~1000Hz
Classe de protection : IP67
Câble : configuration standard 1m connecteur aviation blindé (7P×6,8mm), résistant à l'abrasion, plage de température étendue, poids du câble ≤110g
Poids : ≤250g (hors câble)

Dimensions du produit
Les dimensions et les schémas d'encombrement sont disponibles dans la documentation technique et les images de la fiche produit.

Spécifications techniques

• Modèle : HTS6
• Signal de sortie : Tension analogique 0–5V (point zéro env. 2,5V)
• Modes de mesure : Mono‑axe et bi‑axe
• Composants centraux : ADC différentiel 24 bits et MCU embarqué
• Compensation : Compensation automatique de température et correction non linéaire (sortie linéarisée calibrée)
• Principe de mesure : Décomposition du vecteur gravitationnel par pendule solid‑state miniature
• Mesure sans contact (aucun alignement de surface de référence requis)
• Élément capteur MEMS (compact, résistant aux EMI)
• Plages sélectionnables : ±10°, ±30°, ±60°, ±90° (couverture jusqu'à ±1°–±90°)
• Résolution : 0,001°
• Précision (MAE) à température ambiante : 0,005° / 0,01° / 0,02° / 0,03° selon la plage
• RMSE : 0,003°–0,008° selon la plage
• Plage de température d'exploitation pour tempco : -40~85°C
• Tempco (zéro) : 0,0005°/°C
• Tempco de sensibilité : ≤100ppm/°C
• Fréquence de réponse : 20Hz
• Temps de démarrage : 0,5s
• Norme EMC : EN61000, GBT17626
• Résistance d'isolement : ≥100MΩ
• Résistance aux chocs : 100g @ 11ms
• Résistance aux vibrations : 10grms, 10~1000Hz
• Classe de protection : IP67
• Câble : connecteur aviation blindé 1m (7P×6,8mm), poids câble ≤110g
• Poids du produit : ≤250g (hors câble)
