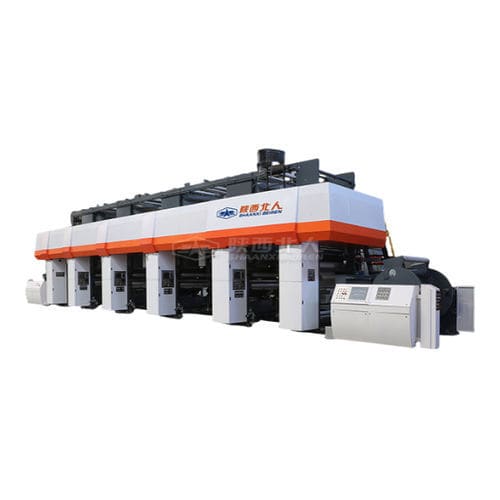

Presse d'impression par rotogravure

pour matières plastiquespour papierpour film BOPP

Présentation
Notre machine d'impression rotogravure à encres directes (spot) est une presse industrielle conçue pour transférer des encres spot pré-mélangées sur des substrats flexibles et rigides avec une grande répétabilité et une correspondance colorimétrique précise. Destinée aux emballages sensibles aux couleurs de marque et aux séries spéciales, la presse propose des unités d'encrage dédiées pour la reproduction en un seul passage de couleurs et d'effets spécifiques.

Caractéristiques principales

• Précision d'enregistrement : ≤ ±0,1 mm pour un alignement précis sur de longues séries
• Système d'entraînement Electronic Line Shaft (ELS) pour une synchronisation du web et une stabilité de la tension
• Technologie de transfert d'encre Electrostatic Assist (ESA) pour améliorer la prise et le transfert d'encre
• Tunnels de séchage multi-zones haute efficacité permettant des vitesses de production élevées
• Cylindres rotogravure chromés pour des longues durées de course et une distribution d'encre constante
• Contrôle automatique de la viscosité (cible : 16–18 s, Zahn Cup n°2) pour une formation de film d'encre stable
• Configurations d'unités couleurs personnalisables de 2 à 12 couleurs selon les besoins de production

Applications

• Emballages de marque pour FMCG (alimentation, boissons, emballages snack) nécessitant des couleurs exactes en grand volume
• Emballages de luxe et tabac avec métallisées et vernis spéciaux en un seul passage
• Feuilles de blister pharmaceutiques où les encres doivent résister au thermo-scellage et aux exigences réglementaires
• Étiquettes de sécurité et anti-contrefaçon exigeant un enregistrement fin et des couleurs spot personnalisées

Ce qui la distingue

• Les cylindres rotogravure chimiquement gravés offrent des volumes de cellules profonds et constants pour une densité d'encre supérieure
• Fournit une saturation et une profondeur tonale supérieures par rapport à l'impression flexo ou offset en quadrichromie
• Grande polyvalence des substrats : prend en charge des films ultra-fins jusqu'aux supports rigides sans changer de machine
• Contrôle qualité inline automatisé (colorimétrie et surveillance de l'enregistrement) pour maintenir des tolérances serrées

Tableau technique (Paramètre → Spécification)
Paramètre | Spécification
Précision d'enregistrement | ≤ ±0,1 mm
Vitesse de fonctionnement | 150–400 mètres/minute
Système d'entraînement | Electronic Line Shaft (ELS)
Technologie de transfert d'encre | Electrostatic Assist (ESA)
Contrôle de viscosité | Automatique (16–18 secondes Zahn Cup n°2)
Système de séchage | Tunnels multi-zones haute efficacité
Revêtement des cylindres | Chromé pour durabilité
Unités couleurs | 2–12 couleurs (personnalisable)
Compatibilité substrats | PET, BOPP, PVC, feuille d'aluminium, papier
Plage d'épaisseur film | Films de 12 microns à supports rigides

Contrôles qualité & procédés

• Spectrophotomètres en ligne pour la précision colorimétrique (objectif : Delta E < 2.0)
• Surveillance automatisée de l'enregistrement par caméra pour maintenir l'alignement à ±0,10 mm
• Tests de sécurité des solvants pour garantir que les résidus restent dans les limites réglementaires
• Tests d'adhérence des encres pour éviter le délaminage lors des opérations de transformation ultérieures

Avantages opérationnels

• Reproduction cohérente des couleurs de marque du premier au millionième mètre
• Réduction des ajustements manuels grâce au contrôle automatique de la viscosité et de l'enregistrement
• Durabilité à long terme avec cylindres chromés, réduisant les coûts opérationnels
• Options de configuration flexibles : unités couleurs, largeur du substrat, modules de séchage, options de lamination et découpe

Notes sur l'entreprise et la fabrication
Shaanxi Beiren possède une vaste expérience dans la fabrication d'équipements de transformation, avec des centres d'usinage internes et un atelier d'assemblage de 30 000 m² produisant des centaines de machines chaque année pour une base installée mondiale.

Spécifications techniques

• Précision d'enregistrement : ≤ ±0,1 mm
• Vitesse de fonctionnement : 150–400 m/min
• Système d'entraînement : Electronic Line Shaft (ELS)
• Transfert d'encre : Electrostatic Assist (ESA)
• Contrôle de viscosité : Automatique (16–18 s Zahn Cup n°2)
• Séchage : Tunnels multi-zones haute efficacité
• Revêtement des cylindres : Chromé
• Unités couleurs : 2–12 (personnalisable)
• Compatibilité substrats : PET, BOPP, PVC, feuille d'aluminium, papier
• Plage d'épaisseur film : 12 micron à supports rigides
