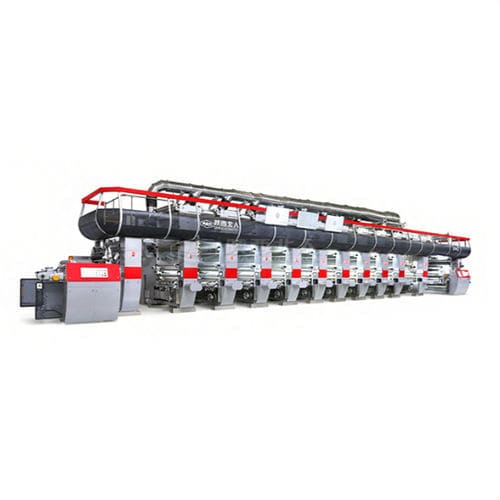

Presse d'impression par rotogravure

pour matières plastiquespour film en plastiquepour film BOPP

Présentation du produit
Une machine d'impression rotogravure personnalisée offre une adaptabilité et une précision adaptées aux substrats, aux couleurs d'impression et aux cadences spécifiques. Conçue pour un contrôle optimal de la pression, un minimum de pertes et une efficacité énergétique, elle traite aussi bien les films ultra-fins que les matériaux lourds. L'équipement est personnalisable selon les besoins du client pour ajuster les paramètres et obtenir des impressions sur mesure. Catégorie : machine d'impression gravure. Matériaux imprimables : OPP, BOPP, CPP, PE, PET, PVC et NY. Précision d'enregistrement : ≤±0,1 mm.

Avantages clés

• Polyvalence des substrats : qualité d'impression homogène sur OPP, BOPP, CPP, PE, PET, PVC et NY ; contrôle de pression adapté pour éviter l'étirement, les plis ou les ruptures de la bande.
• Précision d'enregistrement exceptionnelle : alignement des couleurs avec une précision ≤±0,1 mm grâce à des systèmes de contrôle automatique du registre (ARC), réduisant le gaspillage au démarrage.
• Efficacité énergétique : tunnels de séchage conçus selon le type d'encre et récupération des solvants ; options : huile thermique, vapeur ou séchage électrique pour minimiser la consommation énergétique tout en optimisant le séchage.
• Scalabilité modulaire : configurations de 2 à 12+ postes couleur ; unités d'impression réversibles et conception modulaire pour accompagner l'évolution de la production.
• Changements rapides : systèmes de changement rapide par chariot et rouleaux d'impression à manchon permettant des changements en environ 30–45 minutes.

Excellence technique et capacité de production
Plus de 220 machines sont produites annuellement dans un atelier d'assemblage de 30 000 m². Les composants principaux sont fabriqués en interne sur plusieurs centres d'usinage. La conception et la production privilégient l'ingénierie interne, la R&D et des normes qualité strictes pour garantir que chaque machine atteigne les objectifs de production et de fiabilité.

Contrôle qualité
Les essais d'acceptation usine et contrôles qualité comprennent :

• Équilibrage statique et dynamique – cylindres gravure équilibrés au grade G2.5 pour prévenir les vibrations aux vitesses maximales.
• Tests de précision d'enregistrement – vérification que les systèmes ARC maintiennent une précision <0,1 mm lors des variations de vitesse.
• Analyse des solvants résiduels – chromatographie en phase gazeuse pour vérifier l'efficacité du séchage.
• Contrôles d'uniformité de température – cartographie thermique pour éviter les points chauds dans les tunnels de séchage.
• Surveillance des fluctuations de tension – les points de réparation respectent des tolérances prédéfinies pour prévenir les ruptures de la bande.

Applications

• Emballages alimentaires flexibles : gère les laminés multicouches et films barrières incluant l'aluminium et le nylon sans délaminage ; les niveaux de solvants résiduels restent généralement bas pour répondre aux limites de sécurité alimentaire.
• Laminés décoratifs : stands d'enroulement/déroulement robustes et rouleaux d'impression spécialisés pour textures réalistes et large gamme tonale (ex. imitation bois).
• Emballages pharmaceutiques : configurations compatibles salle blanche et options sans solvant pour adhésifs avec des défauts de type pinhole minimaux, garantissant l'intégrité du produit.

Spécifications techniques
Paramètre : Spécification
Matériaux d'impression : OPP, BOPP, CPP, PE, PET, PVC, NY
Précision d'enregistrement : ≤±0,1 mm
Système d'entraînement : Servo-driven ELS (Electronic Line Shaft) ou MLS (Mechanical Line Shaft)
Vitesse d'impression : 250 m/min à 400 m/min (personnalisable)
Postes couleur : 2 à 12+ postes (configuration modulaire)
Contrôle de tension : Système en boucle fermée avec danseurs pneumatiques et cellules de charge
Système de séchage : Chambres en 'L' ou en ligne avec surveillance LEL
Commande : PLC avec algorithmes PID personnalisables
Normes qualité : ISO 9001, CE Machinery Directive 2006/42/EC

Caractéristiques / spécifications techniques

• Matériaux d'impression : OPP, BOPP, CPP, PE, PET, PVC, NY
• Précision d'enregistrement : ≤±0,1 mm
• Système d'entraînement : Servo-driven ELS ou MLS
• Vitesse d'impression : 250–400 m/min (personnalisable)
• Postes couleur : Modulaire 2 à 12+ postes
• Contrôle de tension : Boucle fermée avec danseurs pneumatiques et cellules de charge
• Système de séchage : Chambres en 'L' ou en ligne avec surveillance LEL
• Commande : PLC avec algorithmes PID personnalisables
• Normes qualité : ISO 9001, CE Machinery Directive 2006/42/EC
