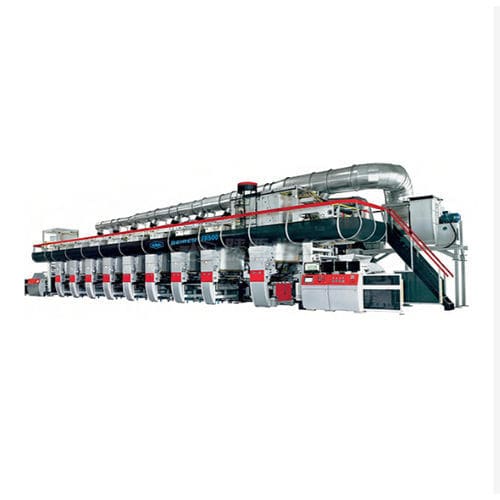

Presse d'impression par rotogravure

pour film en plastiquepour emballagepour film BOPP

Présentation
La machine rotogravure sans arbre à chargement pneumatique de plaques/cylindres est conçue pour des changements rapides de plaques ou cylindres, une registration précise et une production continue à grande vitesse sur substrats flexibles. Le concept sans arbre utilise des mors pneumatiques et un chariot élévateur pneumatique intégré pour manipuler automatiquement les cylindres, réduisant la manutention manuelle et améliorant la sécurité opérateur.

Avantages clés

• Transmission sans arbre avec mors pneumatiques pour un montage des cylindres précis et reproductible
• Chariot élévateur pneumatique automatique permettant le chargement/déchargement par un seul opérateur et des changements rapides
• Temps de changement inférieur à 5 minutes par station
• Haute précision de repérage (±0,1 mm) pour une superposition des couleurs serrée
• Châssis en fonte massive pour réduire les vibrations à 150–350 m/min
• Joints et composants pneumatiques résistants aux solvants pour une durabilité accrue
• Multiples verrous de sécurité et verrouillage mécanique de secours pour sécuriser les cylindres en cas de perte de pression d'air

Compatibilité matériaux et procédés

• OPP, BOPP
• CPP, PE
• PET
• PVC
• NY (Nylon)

Applications

• Production d'emballages alimentaires et flexibles à faibles séries et changements fréquents de SKU
• Matériaux décoratifs grand format et stratifiés (ex. films imitation bois, films décoratifs)
• Emballages pharmaceutiques incluant films pour blisters en cold‑form nécessitant un repérage strict

Tableau technique
Paramètre — Spécification
Précision de repérage — ±0,1 mm
Vitesse de fonctionnement — 150–350 m/min
Pression des mors — 6–8 bar
Gamme de largeur — 600–1250 mm (réglable)
Capacité de poids cylindre — 100 kg+ par unité
Temps de changement — Inférieur à 5 minutes par station
Construction du châssis — Fonte lourde
Matériaux des substrats — OPP, BOPP, CPP, PE, PET, PVC, NY

Contrôles qualité et essais
Équipements vérifiés par contrôles de faux‑rond et concentricité (faux‑rond < 0,03 mm), essais pneumatiques de charge à 1,5× la charge nominale du cylindre pour détecter fuites et pertes de pression, et tests de stabilité de repérage avec cycles d'accélération/décélération rapides pour valider la stabilité de superposition des couleurs.

Caractéristiques techniques

• Précision de repérage : ±0,1 mm
• Vitesse de fonctionnement : 150–350 m/min
• Pression des mors : 6–8 bar
• Gamme de largeur : 600–1250 mm (réglable)
• Capacité de poids cylindre : 100 kg+ par unité
• Temps de changement : Inférieur à 5 minutes par station
• Construction du châssis : Fonte lourde
• Matériaux des substrats : OPP, BOPP, CPP, PE, PET, PVC, NY
