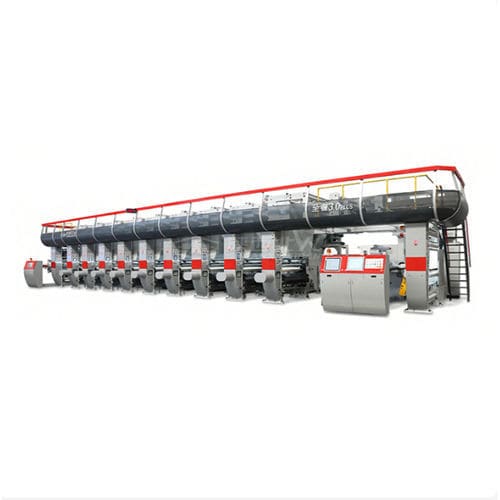

Presse d'impression par rotogravure

pour matières plastiquespour papierpour film BOPP

Aperçu du produit
Machine d'impression rotogravure en unités, conçue pour l'impression web multi-couleurs à grande vitesse en production industrielle. Configuration modulaire avec stations couleur indépendantes et tunnels de séchage dédiés, permettant des lignes flexibles de 6 à 12+ couleurs. Précision d'enregistrement ±0,1 mm et vitesse maximale jusqu'à 300 m/min. Compatible avec une large gamme de substrats et prévue pour l'intégration d'opérations de finition en ligne.

Avantages principaux

• Architecture modulaire par unités : stations couleur indépendantes facilitant l'ajout, le retrait ou la reconfiguration (6–12+ unités).
• Séchage indépendant par unité : tunnels d'air chaud étendus (1,8–3,0 m) avec circulation à haute vitesse et commande automatique de la température pour éviter le réhumectage de l'encre.
• Entraînement haute précision : Electronic Line Shaft (ELS) avec servo-moteurs individuels pour les cylindres d'impression et d'impression de contre-pression afin de maintenir l'enregistrement à ±0,1 mm à haute vitesse.

Matériaux d'impression et attributs clés
Substrats compatibles : OPP, BOPP, CPP, PE, PET, PVC, nylon, feuille d'aluminium et papier. Machine adaptée aux encres solvantées, aqueuses et alcooliques, offrant des cycles courts et un enregistrement multi-couleurs fiable pour des travaux complexes.

Applications
Emballage souple alimentaire
Convient aux laminés multicouches pour sachets stérilisables, sachets de snacks et emballages haute barrière ; le séchage inter-station réduit les solvants résiduels et le contrôle précis de la tension préserve les propriétés barrières.

Matériaux décoratifs et stratifiés
Permet l'impression grand format décorative avec fort dépôt d'encre pour revêtements de sol, stratifiés de mobilier et applications à grande répétition tout en conservant la constance colorimétrique.

Emballage tabac et boissons
Production à haute vitesse avec enregistrement stable et compatibilité avec la finition en ligne (gaufrage, vernis UV, couche cold-seal) pour cartons et emballages souples.

Fonctions avancées améliorant la productivité

• Gestion intelligente de l'encre : circulation d'encre sur chariot haute vitesse avec chambres de raclage fermées pour minimiser l'évaporation des solvants et stabiliser la viscosité.
• Manipulation précise du web : rouleaux pendulaires pneumatiques ultra-faible friction et cellules de charge créant des zones de tension isolées pour des substrats de 12 µm à 250 µm.
• Système de changement rapide : montage sur chariot des cylindres et pré-enregistrement réduisant les temps de changement (ex. : 30–45 minutes pour une production 8 couleurs).

Assurance qualité / Tests d'acceptation en usine (FAT)

• Tests de stabilité d'enregistrement en accélération, régime et décélération
• Analyse des solvants résiduels (GC) pour vérifier l'efficacité du séchage
• Contrôles d'uniformité d'impression pour éliminer bandes ou traces d'engrenage
• Tests dynamiques de la lame doctor pour prévenir les stries
• Vérification de la stabilité du web à pleine vitesse de fonctionnement

Spécifications techniques

• Matériaux d'impression : OPP, BOPP, CPP, PE, PET, PVC, nylon, feuille d'aluminium, papier
• Vitesse maximale d'impression : jusqu'à 300 m/min
• Précision d'enregistrement : ±0,1 mm
• Plage de largeur web : 600 mm – 2500 mm (personnalisable)
• Nombre de stations couleur : 6–12 unités (extensible)
• Système de séchage : tunnels d'air chaud indépendants par unité (1,8–3,0 m)
• Système d'entraînement : Electronic Line Shaft (ELS) avec servo-moteurs
• Contrôle de tension : système en boucle fermée automatique avec cellules de charge
• Compatibilité encre : solvants, eau, alcool
• Épaisseur des substrats : 12 µm – 250 µm
