Codeur rotatif absolu EBMD58A
magnétique12 bits14 bits

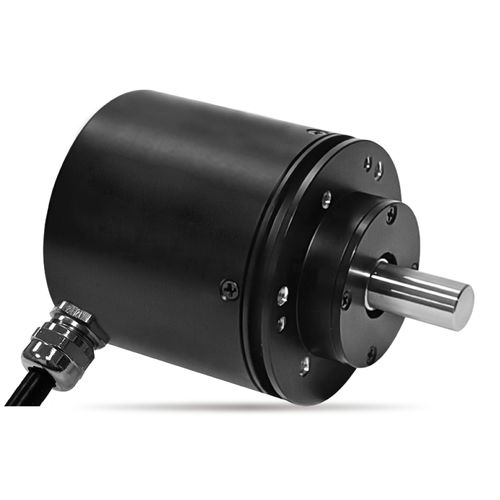

Codeur rotatif absolu - EBMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / 14 bits
Codeur rotatif absolu - EBMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / 14 bits
Codeur rotatif absolu - EBMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / 14 bits - image - 2
Codeur rotatif absolu - EBMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / 14 bits - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de SENTOP by Shanghai Sibo M&E Co., Ltd.

Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
12 bits, 14 bits
Construction
monotour
Signal de sortie
RS-485, CANopen
Niveau de protection
à blindage magnétique, IP67, IP65
Applications
pour l'industrie
Autres caractéristiques
pour applications sévères
Résolution codeurs incrémentaux (impulsions/tour)

Max: 16 384 unit

Min: 4 096 unit

Diamètre de l'axe

Max: 12 mm
(0,47 in)

Min: 6 mm
(0,24 in)

Température de process

Max: 105 °C
(221 °F)

Min: -30 °C
(-22 °F)

Description

Aperçu
EBSD58A est un encodeur absolu magnétique mono-tour conçu pour les applications industrielles nécessitant un fort degré de protection, une immunité aux interférences magnétiques et des sorties RS485 ou CAN.

Caractéristiques principales
  • Encodeur magnétique absolu mono-tour
  • Haut degré de protection (boîtier IP67 ; arbre IP65, option IP67)
  • Une paire de roulements à billes de précision
  • Conception pour usage lourd avec faible couple de démarrage
  • Résistant aux interférences magnétiques
  • Fixation par vis et montage servo
  • Signaux de sortie : RS485 (Modbus RTU) ou CAN (CANopen)

Spécifications mécaniques générales
Degré de protection : Boîtier IP67 ; Arbre IP65 (option IP67)
Couple de démarrage : <50 mN·m
Durée de vie : >100 000 000 tours
Masse : env. 360 g
Matériau boîtier : Alliage d'aluminium
Matériau arbre : Acier inoxydable
Charge sur arbre : Radiale 80 N, Axiale 40 N
Diamètres d'arbre disponibles : φ6 / φ8 / φ10 / φ12

Spécifications environnementales
Température de fonctionnement : -30℃ à +105℃
Température de stockage : -30℃ à +105℃
Vibration : 100 m/s², 55 Hz ~ 2000 Hz (EN 60068-2-6)
Choc : 100 m/s², 6 ms (EN 60068-2-27)
ESD : Décharge par contact ±8 kV, décharge aérienne ±15 kV (EN61000-4-2:2009)
EMS : 100 V/m (80 MHz ~ 1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Spécifications électriques générales (RS485)
Modèle standard : EBSD58A-S1-W12485
Tension d'alimentation : 9 V - 30 V
Consommation (sans charge) : ≤ 70 mA
Résolution mono-tour : 4096 (12-bit) ; Max 16384 (14-bit)
Protocole : Modbus RTU (esclave)
Baud rate : 1200 ~ 115200 bps (par défaut 9600 bps)
Adresse : 1 ~ 200 (par défaut 1)
Résistance d'isolement : > 1000 MΩ (500 V D.C.)
Tenue diélectrique : 1 min (500 V A.C.)

Spécifications électriques générales (CAN)
Modèle standard : EBS40A-S1-W12CAN
Tension d'alimentation : 10 V - 30 V
Consommation : < 80 mA
Résolution mono-tour : 4096 (12-bit) ; Max 16384 (14-bit)
Linéarité indépendante : ±0,3%
Répétabilité : ±1 Lsb (dépend de l'installation)
Protocole : CANopen
Résistance d'isolement : > 1000 MΩ (500 V D.C.)
Tenue diélectrique : 1 min (500 V A.C.)

Options spéciales disponibles
  • Arbre spécial : longueur, diamètre, usinage (rainure/plat) ou trou borgne sur demande
  • Protocoles personnalisés disponibles sur demande


Caractéristiques / spécifications techniques
  • Modèle : EBSD58A
  • Technologie : Encodeur magnétique absolu mono-tour
  • Protection : Boîtier IP67 ; Arbre IP65 (option IP67)
  • Résolution : 12-bit (4096) standard ; jusqu'à 14-bit (16384)
  • Interfaces : RS485 (Modbus RTU) et CAN (CANopen)
  • Tension d'alimentation : RS485 9–30 V ; CAN 10–30 V
  • Couple de démarrage : <50 mN·m
  • Température de fonctionnement : -30℃ à +105℃
  • Masse : env. 360 g
  • Boîtier : alliage d'aluminium ; Arbre : acier inoxydable
  • Diamètres d'arbre : φ6 / φ8 / φ10 / φ12
