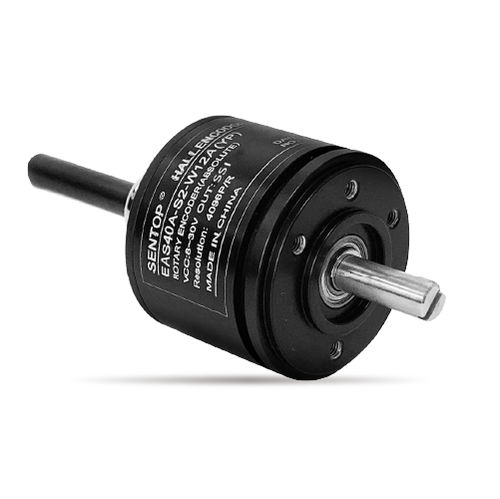

Codeur d'angle absolu EAS40A-S2
magnétique12 bitsmonotour

Codeur d'angle absolu - EAS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / monotour
Codeur d'angle absolu - EAS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / monotour
Codeur d'angle absolu - EAS40A-S2 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / monotour - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de SENTOP by Shanghai Sibo M&E Co., Ltd.

Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
12 bits
Construction
à montage sur arbre, monotour
Signal de sortie
SSI
Matériau
en aluminium
Niveau de protection
IP67
Applications
pour moteur
Résolution codeurs incrémentaux (impulsions/tour)

4 096 unit

Température de process

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Description

Présentation
Encodeur absolu mono-tour magnétique EAS40A-S2. Encodeur absolu magnétique à haute protection avec sortie différentielle SSI et niveaux TTL, conçu pour des applications en montage sur vis ou servo nécessitant une mesure angulaire compacte et étanche.

Caractéristiques
  • Encodeur absolu mono-tour magnétique
  • Indice de protection élevé : IP67
  • Équipé d'une paire de roulements à billes de précision
  • Sortie : SSI différentiel (compatible TTL)
  • Montage par vis et montage servo disponibles


Caractéristiques mécaniques générales
Degré de protection : IP67
Couple de démarrage : <1 mN·m
Durée de vie : >100 000 000 cycles
Masse : env. 120 g
Matériau du boîtier : alliage d'aluminium anodisé
Matériau de l'arbre : acier inoxydable

Caractéristiques environnementales
Plage de température de fonctionnement : -40℃ à +85℃
Plage de température de stockage : -40℃ à +85℃
Vibrations : 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
Choc : 1000 m/s², 6 ms (EN 60068-2-27)
Tenue ESD : Contact ±8 kV, Air ±15 kV (EN61000-4-2:2009)
Tenue EMS : 10 V/m (80MHz–1GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Caractéristiques électriques générales
Modèle standard : EAS40A-S2-W12A
Tension d'alimentation : 9V–30V
Consommation (sans charge) : ≤80mA
Résolution mono-tour : 4096 (12 bits)
Interface : SSI signal différentiel
Code : binaire
Niveau de signal : TTL
Temps de mise à jour : 10 μs
Résistance d'isolement : >1000 MΩ (500V D.C.)
Tenue diélectrique : 1 min (500V A.C.)

Options spéciales disponibles
Axe spécial : longueur d'axe, diamètre ou usinage spécifique (ex. rainuré, plat, perçage) réalisables sur demande.

Caractéristiques techniques
  • Modèle : EAS40A-S2 (variante standard : EAS40A-S2-W12A)
  • Type : Encodeur absolu mono-tour magnétique
  • Résolution : 12 bits (4096 pas)
  • Sortie / Interface : SSI différentiel, compatible TTL
  • Alimentation : 9V–30V, ≤80mA sans charge
  • Indice environnemental : IP67
  • Température de fonctionnement : -40℃ à +85℃
  • Mécanique : boîtier aluminium anodisé, arbre inox, env. 120 g
  • Fiabilité : durée de vie >100 000 000 cycles
  • EMC / ESD : conforme aux normes EN61000-4-2 / EN61000-4-3

Catalogues

EAS40A-S2
EAS40A-S2
2 Pages
