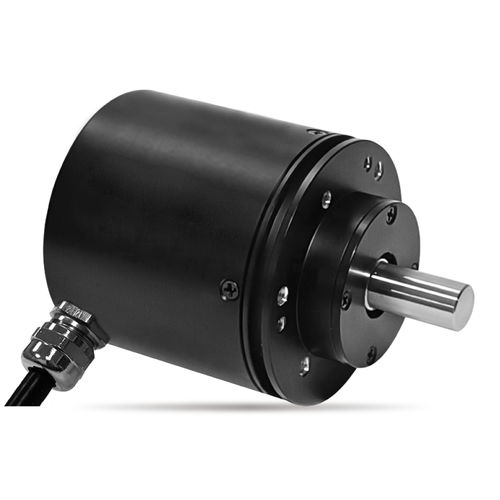

Codeur rotatif absolu EAMD58A
magnétique14 bits12 bits

Codeur rotatif absolu - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 14 bits / 12 bits
Codeur rotatif absolu - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 14 bits / 12 bits
Codeur rotatif absolu - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 14 bits / 12 bits - image - 2
Codeur rotatif absolu - EAMD58A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 14 bits / 12 bits - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de SENTOP by Shanghai Sibo M&E Co., Ltd.

Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
14 bits, 12 bits
Construction
monotour
Signal de sortie
SSI
Niveau de protection
IP67, à blindage magnétique, IP65
Applications
pour l'industrie, pour moteur
Autres caractéristiques
pour applications sévères
Résolution codeurs incrémentaux (impulsions/tour)

Max: 16 384 unit

Min: 4 096 unit

Diamètre de l'axe

Max: 12 mm
(0,47 in)

Min: 6 mm
(0,24 in)

Température de process

Max: 85 °C
(185 °F)

Min: -30 °C
(-22 °F)

Description

Produit
Encodeur absolu mono-tour magnétique EASD58A pour retour de position et contrôle de mouvement industriels.

Caractéristiques
  • Encodeur magnétique mono-tour
  • Haut degré de protection : boîtier IP67 ; arbre IP65 (IP67 en option)
  • Une paire de roulements à billes de précision
  • Conception pour charges élevées
  • Résistance aux interférences magnétiques
  • Montage par vis et montage servo compatibles


Spécifications mécaniques
  • Degré de protection : Boîtier IP67 ; Arbre IP65, IP67 en option
  • Couple de démarrage : <50 mN·m
  • Durée de vie : >100 000 000
  • Masse : env. 360 g
  • Matériau du boîtier : alliage d'aluminium
  • Matériau de l'arbre : acier inoxydable
  • Charge sur arbre : Radiale 80 N, Axiale 40 N
  • Diamètres d'arbre disponibles : φ6 / φ8 / φ10 / φ12


Spécifications environnementales
  • Plage de température de fonctionnement : -30℃ à +85℃
  • Plage de température de stockage : -30℃ à +85℃
  • Vibration : 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
  • Choc : 100 m/s², 6 ms (EN 60068-2-27)
  • ESD : Décharge par contact ±8KV ; Décharge atmosphérique ±15KV (EN61000-4-2:2009)
  • EMS : 100 V/m (80MHz–1GHz, 1kHz 80% AM), EN61000-4-3


Spécifications électriques
  • Modèle standard : EASD58A-S1-W12A
  • Tension d'alimentation : 9V–30V
  • Consommation (sans charge) : <80 mA
  • Résolution mono-tour : 4096 (12-bit) standard ; jusqu'à 16384 (14-bit)
  • Interface : SSI (niveau TTL)
  • Code : Binaire / Gray
  • Niveau de signal : TTL
  • Temps de mise à jour : 10 μs
  • Résistance d'isolement : >1000 MΩ (500V D.C.)
  • Tenue diélectrique : 1 min (500V A.C.)


Options disponibles
  • Axes personnalisés : longueurs spéciales, diamètres spécifiques, usinages particuliers (rainure, plan, perçage) ou trou borgne


Résumé technique
  • Modèle : EASD58A (variante standard EASD58A-S1-W12A)
  • Type : Encodeur absolu mono-tour magnétique
  • Interface / Sortie : SSI, TTL
  • Résolution : 4096 (12-bit) jusqu'à 16384 (14-bit)
  • Alimentation : 9V–30V
  • Protection : Boîtier IP67 ; Arbre IP65 (IP67 optionnel)
  • Diamètres d'arbre : φ6 / φ8 / φ10 / φ12
  • Masse : env. 360 g
  • Température de fonctionnement : -30℃ à +85℃
