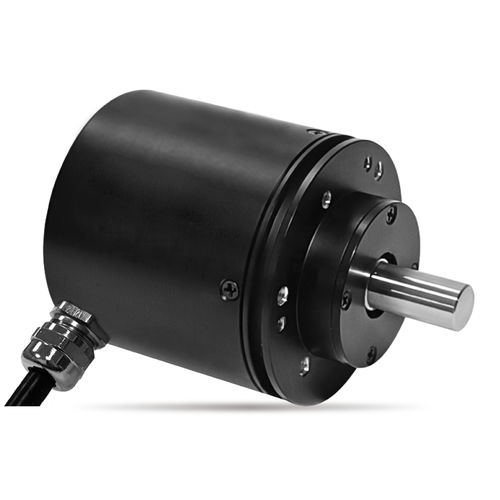

Codeur rotatif incrémental EID58A

magnétiqueà arbre pleinà montage sur arbre

Présentation
L'EID58A est un encodeur incrémental magnétique destiné à la mesure de vitesse et au retour de position pour des applications de contrôle de mouvement industrielles. Il propose des résolutions configurables jusqu'à 4096 ppr et un boîtier IP67 adapté aux environnements difficiles.

Caractéristiques principales

• Encodeur incrémental magnétique pour mesure de vitesse et position
• PPR configurable jusqu'à 4096
• Indice de protection IP67 (boîtier)
• Une paire de roulements à billes de précision
• Conçu pour usage lourd et résistant aux interférences magnétiques
• Montage par vis et montage servo disponibles

Spécifications mécaniques

• Indice de protection : IP67
• Couple de démarrage : ≤50 mN·m
• Vitesse maximale : 12 000 tr/min
• Durée de vie : 100 000 000 révolutions
• Masse : env. 360 g
• Boîtier : alliage d'aluminium
• Axe : acier inoxydable
• Charge axe : radial 80 N, axial 40 N
• Diamètres d'axe disponibles : φ6 / φ8 / φ10 / φ12

Caractéristiques environnementales

• Température de fonctionnement : -30℃ à +105℃
• Température de stockage : -30℃ à +105℃

Spécifications électriques

• Modèle standard : EID58A-S2-W4096P
• Tension d'alimentation : 5V–30V
• Niveau haut de sortie : >2.9V
• Niveau bas de sortie : <0.4V
• Type de sortie : push-pull
• Nombre d'impulsions : 4096 ppr (configurable jusqu'à 4096)
• Temps de propagation de sortie : <10 μs
• Consommation (sans charge) : <30 mA
• Résistance d'isolement : >1000 MΩ (500 V D.C.)
• Tenue diélectrique : 1 min (500 V A.C.)

Options et personnalisation

• Axe spécial : longueur ou diamètre d'axe sur mesure, usinages spécifiques (rainure, plat, perçage) ou trou borgne à la demande

Applications typiques

• Automatisation industrielle, rétroaction moteur, contrôle de vitesse convoyeur, robotique, machines d'emballage et manutention
