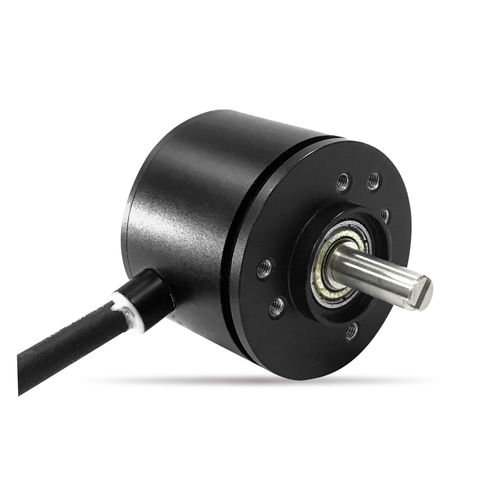

Codeur rotatif absolu EAS40A-S1

magnétique12 bitsmonotour

Produit
Codeur absolu mono-tour magnétique EAS40A-S1 destiné à la mesure de position pour applications de commande de mouvement industrielles.

Caractéristiques principales

• Technologie magnétique avec sortie SSI différentiel (TTL, code binaire)
• Résolution mono-tour : 4096 (12 bits)
• Indice de protection IP67 ; couple de démarrage <1 mN·m
• Montage vis & servo ; livré avec une paire de roulements à billes de précision
• Boîtier en alliage d'aluminium anodisé ; arbre en acier inoxydable ; masse env. 120 g

Caractéristiques mécaniques générales
Degré de protection : IP67
Couple de démarrage : <1 mN·m
Durée de vie : >100 000 000 cycles
Masse : Env. 120 g
Matériau boîtier : Alliage d'aluminium anodisé
Matériau arbre : Acier inoxydable

Caractéristiques environnementales
Température de fonctionnement : -40℃～+85℃
Température de stockage : -40℃～+85℃
Vibration : 100 m/s², 55Hz~2000Hz (EN 60068-2-6)
Choc : 1000 m/s², 6 ms (EN 60068-2-27)
ESD : Décharge par contact ±8KV, décharge aérienne ±15KV (EN61000-4-2:2009)
EMS : 10 V/m (80MHz～1GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)

Caractéristiques électriques générales
Modèle standard : EAS40A-S1-W12A
Tension d'alimentation : 9V–30V
Consommation (sans charge) : ≤80 mA
Résolution mono-tour : 4096 (12 bits)
Interface : SSI différentiel
Code : Binaire
Niveau de signal : TTL
Temps de mise à jour : 10 μs
Résistance d'isolement : >1000 MΩ (500 V DC)
Tenue diélectrique : 1 min (500 V AC)

Spécifications spéciales disponibles
Options d'arbre personnalisées : longueur d'arbre spéciale, diamètre spécial ou usinage spécifique (par ex. rainuré, aplati, percé).

Résumé technique

• Référence : EAS40A-S1 (standard : EAS40A-S1-W12A)
• Type : Codeur absolu mono-tour magnétique
• Sortie : SSI différentiel (TTL, binaire)
• Résolution : 4096 (12 bits)
• Protection : IP67
• Alimentation : 9V–30V ; Consommation ≤80 mA (sans charge)
• Température de fonctionnement : -40℃ à +85℃
• Masse : ≈120 g
