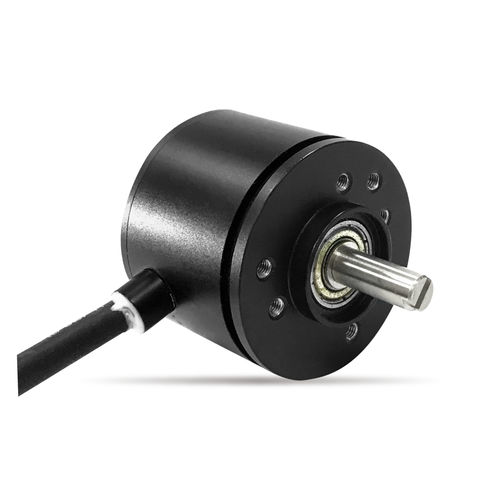

Codeur rotatif incrémental EI40A
magnétiqueà sortie numérique5 Vcc

Codeur rotatif incrémental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / à sortie numérique / 5 Vcc
Codeur rotatif incrémental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / à sortie numérique / 5 Vcc
Codeur rotatif incrémental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / à sortie numérique / 5 Vcc - image - 2
Codeur rotatif incrémental - EI40A - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / à sortie numérique / 5 Vcc - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de SENTOP by Shanghai Sibo M&E Co., Ltd.

Caractéristiques

Type
incrémental
Technologie
magnétique
Signal de sortie
à sortie numérique
Tension d'alimentation
5 Vcc
Matériau
en aluminium, en acier inoxydable
Niveau de protection
IP67
Applications
pour l'industrie, pour moteur
Autres caractéristiques
haute résolution
Température de process

Max: 85 °C
(185 °F)

Min: -40 °C
(-40 °F)

Description

Produit
Encodeur incrémental magnétique pour détection de vitesse et retour de position. Conçu pour des environnements IP67 et une longue durée de vie. Adapté aux montages vis et servo pour systèmes de contrôle de mouvement industriels.

Caractéristiques
  • Encodeur incrémental magnétique pour détection de vitesse et position
  • Impulsions configurables jusqu'à 4096 ppr (configurable, max 16384)
  • Degré de protection élevé (IP67)
  • Une paire de roulements à billes de précision
  • Montage Screw & Servo disponibles


Dimensions
Schéma de dimensions disponible (nom de fichier : 尺寸图_SENTOP_EI40A.jpg).

Spécifications mécaniques générales
Degré de protection : IP67
Couple de fonctionnement : ≤1 mN·m
Vitesse maximale : 6000 rpm
Durée de vie : 100 000 000 cycles
Masse : env. 140 g
Matériau du boîtier : alliage d'aluminium anodisé
Matériau de l'arbre : acier inoxydable

Spécifications environnementales
Plage de température de fonctionnement : -40℃ ～ +85℃
Plage de température de stockage : -40℃ ～ +85℃

Spécifications électriques générales
Modèle standard : EI40A-S1-W4096-P
Tension d'alimentation : 5V - 30V
Niveau haut de sortie : >2.9V
Niveau bas de sortie : <0.4V
Type de sortie : sortie push-pull (option différentielle disponible)
Nombre d'impulsions : 4096 ppr (configurable, max 16384)
Temps de propagation de sortie : <10 μs
Consommation électrique (sans charge) : <30 mA
Résistance d'isolation : >1000 MΩ (500 V D.C.)
Tenue diélectrique : 1 min (500 V A.C.)

Options spéciales disponibles
Axe spécial : longueur, diamètre ou usinage spécifique de l'arbre (rainuré, aplati, percé, etc.).
Sortie spéciale : versions à sortie différentielle disponibles.

Caractéristiques / spécifications techniques
  • Modèle : EI40A (ex. EI40A-S1-W4096-P)
  • Type : Encodeur incrémental magnétique
  • Protection : IP67
  • Vitesse max. : 6000 rpm
  • Couple de fonctionnement : ≤1 mN·m
  • Impulsions : jusqu'à 4096 ppr (configurable, max 16384)
  • Tension : 5V - 30V
  • Sortie : Push-pull (standard), option différentiel
  • Consommation (sans charge) : <30 mA
  • Température de fonctionnement : -40℃ à +85℃
  • Boîtier : alliage d'aluminium anodisé ; arbre : acier inoxydable
  • Masse : env. 140 g
