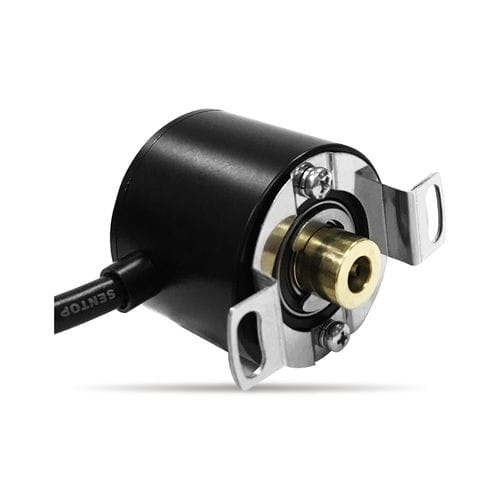

Codeur rotatif absolu EAS40B-F1
magnétique12 bitsmonotour

Codeur rotatif absolu - EAS40B-F1 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / monotour
Codeur rotatif absolu - EAS40B-F1 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / monotour
Codeur rotatif absolu - EAS40B-F1 - SENTOP by Shanghai Sibo M&E Co., Ltd. - magnétique / 12 bits / monotour - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de SENTOP by Shanghai Sibo M&E Co., Ltd.

Caractéristiques

Type
absolu
Technologie
magnétique
Résolution codeurs absolus
12 bits
Construction
à axe creux, à axe creux non traversant, monotour, à bride
Signal de sortie
SSI
Matériau
en aluminium, en laiton
Niveau de protection
IP67
Autres caractéristiques
compact
Résolution codeurs incrémentaux (impulsions/tour)

4 096 unit

Température de process

Max: 85 °C
(185 °F)

Min: -40 °C
(-40 °F)

Description

Vue d'ensemble
  • Encodeur absolu mono-tour magnétique avec sortie différentielle SSI
  • Indice de protection IP67 pour environnements exigeants
  • Une paire de roulements à billes de précision
  • Montage en trou borgne (alésage) ou bride flexible
  • Résolution mono-tour 4096 (12 bits)
  • Boîtier compact en aluminium anodisé, arbre en laiton


Caractéristiques mécaniques
Degré de protection : IP67
Couple de démarrage : <1 mN·m
Durée de vie : >100 000 000 cycles
Masse : env. 140 g
Matériau du boîtier : alliage d'aluminium anodisé
Matériau de l'arbre : laiton
Montage : trou borgne ou bride flexible en option


Caractéristiques environnementales
Température de fonctionnement : -40℃ à +85℃
Température de stockage : -40℃ à +85℃
Vibrations : 100 m/s², 55Hz–2000Hz (EN 60068-2-6)
Chocs : 1000 m/s², 6 ms (EN 60068-2-27)
ESD : Décharge contact ±8 kV, décharge aérienne ±15 kV (EN61000-4-2:2009)
EMS : 10 V/m (80 MHz–1 GHz, 1 kHz 80% AM) (EN61000-4-3:2006+A1:2010)


Caractéristiques électriques
Modèle standard : EAS40B-F1-W12A
Tension d'alimentation : 9 V – 30 V
Consommation (sans charge) : ≤80 mA
Résolution mono-tour : 4096 (12 bits)
Interface : SSI signal différentiel
Code : binaire
Niveau de signal : TTL
Temps de mise à jour : 10 μs
Résistance d'isolement : >1000 MΩ (500 V D.C.)
Tension d'isolement : 1 min (500 V A.C.)


Options de personnalisation
  • Arbres spéciaux : longueurs, diamètres ou usinages spéciaux (plats, rainures, perçages, etc.)


Dimensions et documentation
Plans de dimensions et fiche technique disponibles pour faciliter le choix et l'installation (voir image dimension produit).
