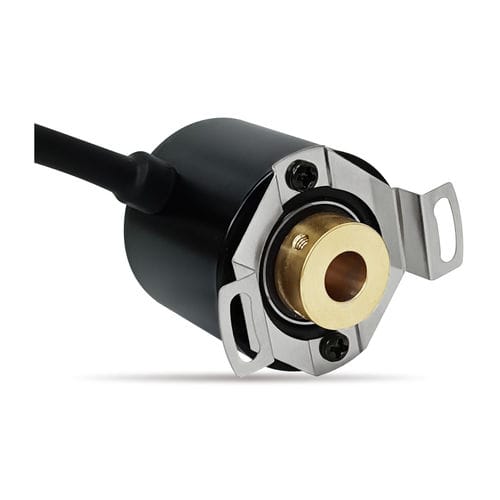

Codeur rotatif incrémental EI36B-F1

magnétiqueà brideIP67

Produit
EI36B-F1 est un encodeur incrémental (magnétique) pour la mesure de la vitesse de rotation et de la position angulaire, configurable en PPR jusqu'à 4096 (max. 16384). Conçu pour une protection IP67, il intègre des roulements à billes de précision et un montage sur bride flexible pour une intégration industrielle.

Caractéristiques principales

• Encodeur incrémental magnétique adapté comme capteur de vitesse
• PPR configurable jusqu'à 4096 (standard 4096, max. 16384)
• Indice de protection : IP67
• Une paire de roulements à billes de précision
• Montage par bride élastique

Spécifications mécaniques générales

• Degré de protection : IP67
• Couple de fonctionnement : ≤1 mN·m
• Vitesse maxi : 6000 rpm
• Durée de vie : 100 000 000 opérations
• Masse : env. 115 g
• Matériau du boîtier : alliage d'aluminium
• Matériau de l'arbre : laiton

Spécifications environnementales

• Température de fonctionnement : -40°C à +85°C
• Température de stockage : -40°C à +85°C

Spécifications électriques générales

• Modèle type : EI36B-F1-W4096-P
• Tension d'alimentation : 5–30 V
• Type de sortie : push-pull (options : différentiel, collecteur ouvert)
• Niveau haut de sortie : 2,9–5 V
• Niveau bas de sortie : ≤0,4 V
• Nombre d'impulsions : 4096 ppr (max. 16384)
• Délai de propagation : ≤10 µs
• Consommation : ≤30 mA
• Résistance d'isolement : ≥1000 MΩ (500 V D.C.)
• Tenue diélectrique : 1 min (500 V A.C.)

Spécifications spéciales disponibles

• Arbre sur mesure : longueur, diamètre ou usinage spécial (rainuré, aplati, percé)
• Sorties spéciales : signal différentiel, collecteur ouvert
• Autres options de sortie : signaux analogiques, interfaces bus

Résumé technique

• Modèle : EI36B-F1
• Type : Encodeur incrémental magnétique
• PPR : jusqu'à 4096 (standard 4096)
• Protection : IP67
• Alimentation : 5–30 V
• Sortie : push-pull (options disponibles)
• Température de fonctionnement : -40°C à +85°C
• Vitesse maxi : 6000 rpm
• Matériaux : boîtier en alliage d'aluminium, arbre en laiton
