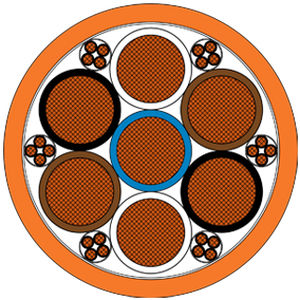

Cordon électrique sans halogène GP 400 Sy - PUR

Détails du produit Câble d'alimentation - Symétrique Application: GP 400 Sy - PUR : Le câble 400 Hz de haute qualité pour les installations FEGP fixes dans les aéroports. En tant que solution d'alimentation symétrique 400 Hz, le câble GP 400 Sy – PUR a été développé spécifiquement pour les applications de puissance électrique au sol fixes (FEGP), telles qu'entre un générateur 400 Hz et un distributeur de câbles à la porte. Sa gaine extérieure robuste en PUR et son isolation SABIX® garantissent une longue durée de vie et une fiabilité opérationnelle même dans des conditions extrêmes : Ce câble se caractérise par : - Faible capacité, idéal pour les hautes fréquences avec une résistance de contact minimale - Résistance à la température d'environ –50°C à +90°C lorsqu'il est installé en position fixe - Tension d'essai jusqu'à 4000 V AC entre les conducteurs - Conformité aux normes CE et RoHS, complétée par la sécurité sur site grâce à des matériaux sans halogène À long terme, le câble GP 400 Sy PUR réduit non seulement les coûts de maintenance et de remplacement, mais contribue également de manière significative à la réduction des émissions, car les APU ou GPU mobiles au sol ne sont plus nécessaires. Grâce à sa conception robuste, il est le choix idéal pour les systèmes d'alimentation électrique installés en permanence dans les opérations aéroportuaires et soutient à long terme les infrastructures FEGP modernes. Caractéristiques exceptionnelles : - prix optimisé - isolation à faible capacité Construction : Conducteur : brins de cuivre nus, fils fins selon IEC 60228 classe 5 Isolation : SABIX® Code couleur 34000452 : 1,0 mm² : noir avec numéros 1 – 24 35,0 mm² : bleu, 2 x blanc, 2 x marron, 2 x noir Code couleur 34000453 : 1,0 mm² : noir avec numéros 1 – 24 50,0 mm² : bleu, noir avec numéros Torsadage : 1,0 mm² : chaque quatre conducteurs torsadés en couches, enveloppés de ruban non tissé Éléments et conducteurs de 50,0 mm² torsadés en couches, conducteur bleu au centre, enveloppés de ruban non tissé Gaine extérieure : PUR, orange Données techniques : Tension nominale : 1,0 mm² : Uo/U 115/200 V 50,0 mm² : Uo/U max. 0,6/1 kV Tension d'essai : conducteur/conducteur 4000 V AC 50 Hz Rayon de courbure min. : pose fixe : 4 x d application flexible : 6 x d pour une seule courbure : 3 x d Sans halogène : selon IEC 60754-1 Plage de température : pose fixe : -50/+90 °C application flexible : -40/+90 °C +110 °C (jusqu'à 7500 h) durée d'utilisation limitée Performance au feu : matériau de la gaine : UL 94 V2 Résistance chimique : bonne contre les acides, alcalins, solvants, liquides hydrauliques, etc. Résistance à l'hydrolyse et aux microbes : très bonne - selon EN 50363-10-2 Résistance à l'eau salée : très bonne - selon UL 1309 Résistance à l'huile : très bonne - selon EN 50363-10-2 Résistance à la boue : très bonne - selon IEC 60092-360 Résistance aux intempéries : très bonne - selon HD 605 (VDE 0276-605) Résistance à l'ozone : très bonne - selon EN 50396 Abrasion : selon UL 2556-2021 et JIS C3005 Résistant aux carburants : essence, diesel et kérosène (Jet A-1) Résistance mécanique : caractéristiques de la gaine extérieure en PUR : - haute résistance à la traction - haute résistance à la déchirure - haute résistance à l'abrasion - haute résistance à l'entaille - haute résistance au cisaillement Absence de substances nocives : selon la directive RoHS de l'Union Européenne Dimensions : numéro d'article L34000452 : 7 x (35,0 mm² + 6 x 4 x 1,0 mm²) Diamètre extérieur approx. : min. 40 mm - max. 41,9 mm Poids cuivre : 2583 kg/km Poids du câble ≈ : 3219 kg/km Résistance ohmique max. Ω/km : 35,0 mm² : 0,554 Ω/km | 1,0 mm² : 19,5 Ω/km numéro d'article L34000453 : 7 x (50,0 mm²+ 6 x 4 x 1,0 mm²) Diamètre extérieur approx. : min. 40 mm - max. 41,9 mm Poids cuivre : 3590 kg/km Poids du câble ≈ : 4123 kg/km Résistance ohmique max. Ω/km : 50,0mm² : 0,386 Ω/km | 1,0 mm² : 20,0 Ω/km D'autres dimensions et couleurs sont possibles sur demande. Caractéristiques / Spécifications techniques : - Câble d'alimentation symétrique 400 Hz pour installations FEGP fixes dans les aéroports - Gaine extérieure robuste en PUR, couleur orange - Isolation SABIX® - Faible capacité, résistance de contact minimale - Résistance à la température : -50°C à +90°C (fixe), -40°C à +90°C (flexible), +110°C (jusqu'à 7500 h) - Tension d'essai : jusqu'à 4000 V AC - Conforme CE et RoHS, sans halogène - Haute résistance mécanique, chimique, à l'huile, à l'eau salée, à la boue, aux intempéries, à l'ozone et à l'abrasion - Résistant aux carburants (essence, diesel, kérosène) - Haute résistance à la traction, à la déchirure, à l'abrasion, à l'entaille et au cisaillement - Disponible en différentes sections transversales et codes couleur
