Câble électrique d'alimentation GP 400 SF

résistant à l'hydrolyserésistant aux produits chimiquesrésistant à l'eau salée

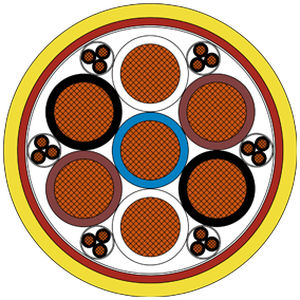

Nom du produit : GP 400 SF Nom commercial : Câble d'alimentation - SymmetricalFlex Application : - Pour une utilisation flexible sur les GPU mobiles, dans les systèmes PIT, sur les convertisseurs de fréquence et comme extension flexible pour des longueurs de fonctionnement supérieures à 25 mètres. Caractéristiques exceptionnelles : - Isolation à faible capacité - Très flexible et maniement fluide - Très bonne installation dans les espaces les plus étroits - Bonne résistance - Faible usure - Avec indicateur d'usure Capacité de transport de courant : - Avec référence à LV112-3 et basé sur un profil de courant-temps lié à l'application et les conditions de fonctionnement suivantes : - Températures ambiantes jusqu'à max. 52°C - Deux phases de la même couleur connectées à un conducteur - Autres cœurs (35mm² bl et 1mm²) non chargés - Pose individuelle sur ou contre des surfaces - 286 A pour max. 10 min. - 325 A pour max. 5 min. - 364 A pour max. 10 s - 520 A pour max. 2 s Construction : - Conducteur : Brins de cuivre nu, fils fins selon IEC 60228 classe 5 - Isolation : SABIX® - Code couleur : 1,0 mm² : noir avec numéros ; 25,0 resp. 35,0 mm² : bleu, 2 x (blanc, marron, noir) - Toronnage : 1,0 mm² : cœurs torsadés en triples, enveloppés de ruban non tissé. Tous les éléments optimisés toronnés en couches, enveloppés de ruban non tissé - Gaine intérieure : Polymère spécial, rouge - Gaine extérieure : Polymère spécial, jaune Données techniques : - Tension nominale : 1,0 mm² : Uo/U max. 115/200 V ; 25,0 resp. 35,0 mm² : Uo/U 0,6/1 kV - Tension d'essai : cœur/cœur 4000 V AC 50 Hz - Rayon de courbure min. : Pose fixe : 4 x d ; Application flexible : 6 x d ; Pour une seule courbure : 3 x d - Plage de température : Pose fixe : -40/+70 °C ; Application flexible : -30/+70 °C - Performance au feu : Selon IEC 60332-1-2 - Résistance à l'huile : Bonne - selon EN 50290-2-22 - Résistance chimique : Bonne contre les acides, alcalins, solvants, liquides hydrauliques, etc. - Résistance aux intempéries : Bonne - Résistance à l'eau salée : Bonne - Résistance à l'hydrolyse et aux microbes : Bonne - Résistance à l'ozone : Bonne - Abrasion : Selon UL 2556-2021 et JIS C3005 - Résistance aux carburants : Essence, diesel et kérosène (Jet A-1) - Résistance mécanique : Caractéristiques de la gaine extérieure : Bonne résistance à la traction, Bonne résistance à l'abrasion, Bonne résistance à l'entaille - Absence de substances nocives : Selon la directive RoHS de l'Union Européenne Dimensions : - Réf. : L34000100, Nombre de cœurs x section transversale : 7 x 25,0 mm² + 6 x 3 x 1,0 mm², Ø extérieur approx. : min. 38,0 mm - max. 39,9 mm, Poids cuivre : 1853 kg/km, Poids du câble ≈ : 2757 kg/km, Résistance ohmique max. Ω/km : 25,0 mm² : 0,78 Ω/km | 1,0 mm² : 19,5 Ω/km - Réf. : L34000101, Nombre de cœurs x section transversale : 7 x 35,0 mm² + 6 x 3 x 1,0 mm², Ø extérieur approx. : min. 42,0 mm - max. 44,0 mm, Poids cuivre : 2525 kg/km, Poids du câble ≈ : 3235 kg/km, Résistance ohmique max. Ω/km : 35,0 mm² : 0,554 Ω/km | 1,0 mm² : 19,5 Ω/km - Réf. : L34000103, Nombre de cœurs x section transversale : 7 x 35,0 mm² + 6 x 4 x 1,0 mm², Ø extérieur approx. : min. 42,0 mm - max. 44,0 mm, Poids cuivre : 2583 kg/km, Poids du câble ≈ : 3320 kg/km, Résistance ohmique max. Ω/km : 35,0 mm² : 0,554 Ω/km | 1,0 mm² : 19,5 Ω/km - Réf. : L34000102, Nombre de cœurs x section transversale : 7 x 25,0 mm² + 6 x 4 x 1,0 mm², Ø extérieur approx. : min. 40,0 mm - max. 41,9 mm, Poids cuivre : 1910 kg/km, Poids du câble ≈ : 2820 kg/km, Résistance ohmique max. Ω/km : 25,0 mm² : 0,78 Ω/km | 1,0 mm² : 19,5 Ω/km D'autres dimensions et couleurs sont possibles sur demande. Caractéristiques / Spécifications techniques : - Produit : GP 400 SF - Type : Câble d'alimentation - SymmetricalFlex - Application : GPU mobiles, systèmes PIT, convertisseurs de fréquence, extension flexible >25m - Caractéristiques exceptionnelles : Isolation à faible capacité, flexible, maniement fluide, bonne résistance, faible usure, indicateur d'usure - Capacité de transport de courant : 286A (10min), 325A (5min), 364A (10s), 520A (2s) - Construction : Brins de cuivre nu, isolation SABIX®, gaines en polymère spécial - Tension : 1,0 mm² : 115/200V, 25/35 mm² : 0,6/1kV - Tension d'essai : 4000V AC 50Hz - Température : -40/+70°C (fixe), -30/+70°C (flexible) - Résistance au feu, à l'huile, chimique, aux intempéries, à l'eau salée, à l'hydrolyse, aux microbes, à l'ozone : Bonne - Résistance aux carburants : Essence, diesel, kérosène - Mécanique : Bonne résistance à la traction, à l'abrasion, à l'entaille - Conforme RoHS
