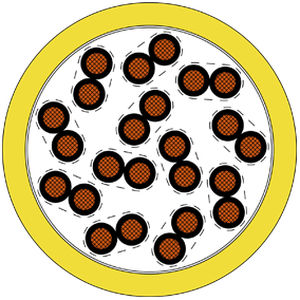

Câble électrique d'alimentation GP 400 SF S Control

coaxialauto-extinguibleà retardateur de flamme

GP 400 SF S Control - Câble de commande 400 Hz pour les passerelles d'embarquement et les systèmes de festonsLe GP 400 SF S Control est un câble de commande 400 Hz de haute qualité, spécialement conçu pour les systèmes de festons et les chaînes porteuses sur les passerelles d'embarquement. Sa flexibilité exceptionnelle et sa résistance à la torsion jusqu'à ±60°/m en font un câble idéal pour les applications dynamiques et mobiles dans les environnements aéroportuaires. Le câble est flexible à froid jusqu'à -40 °C, sans halogène et très résistant aux intempéries, aux carburants et aux rayons UV. La gaine extérieure durable en SABIX® assure une protection à long terme contre l'huile, l'ozone et les contraintes mécaniques. Elle est également ignifuge et auto-extinguible, conformément à la norme IEC 60332-3-24 et à d'autres normes de sécurité internationales. Avec sa structure symétrique et sa grande visibilité en jaune, le GP 400 SF S Control est facile à installer et sûr à utiliser, même dans les espaces restreints. Cela en fait un choix idéal pour une utilisation à long terme dans les applications aéroportuaires exposées et à forte mobilité.Isolation à faible capacitéFlexible à froidSans halogèneRésistant à la torsionBonne résistance à l'ozone, à la lumière solaire et aux intempériesBonne résistance aux huiles et aux carburantsPas de propagation de la flammeRetardateur de flamme et auto-extinguibleBonne résistance aux acides et aux alcalinsConducteurTorons de cuivre nus, fils fins selon IEC 60228, classe 5, et autres normes de sécurité internationales. selon IEC 60228 classe 5IsolationSABIX®Code couleurNoir avec les numéros 1 - 24ToronsLes torons sont torsadés en paires, les paires sont toronnées en couches, enveloppées d'un ruban non tissé. Gaine extérieureSABIX®, jauneTension nominaleUo/U 0,6/1 kVTension d'essaiCore/core 4000 V AC 50 HzRayon de courbure min : 4 x dApplication flexible : 6 x d pour enroulement répétéGuidé sur poulies : 7,5 x dFlexible en continu : 12 x dAngle de torsion± 60°/1 mPlage de températurePose fixe : -50/+90 °CApplication flexible : -40/+90 °CComportement au feuPas de propagation de la flamme selon IEC 60332-3-24, VDE 0482-332-3-24 resp. IEC 60332-3-25, VDE 0482-332-3-25, EN 50305, VDE 0260-305 section 9.1.2. Retardateur de flamme et autoextinguible selon IEC 60332-1-2, VDE 0482-332-1-2. Retardateur de flamme selon ISO 6722 (UN/ECE R118)Sans halogèneConformément à EN 50306-1, EN 50264-1. Le développement de HCl est < 0,5% selon IEC 60754-1. La valeur du pH est > 4,3 selon IEC 60754-2. Conductivité < 10,0 μS/mm selon CEI 60754-2. Teneur en fluor < 0,1% selon IEC 60684-2Densité de fuméeAcc. selon IEC 61034, VDE 0482-1034ToxicitéAcc. selon EN 50305, VDE 0260-305Résistance à l'huile et aux carburantsAcc. selon EN 50264-1, VDE 0260-264-1FlexibilitéTrès bonneLongueur de suspension libre pour application feston50 mAabsence de substances nocivesAcc. à la directive RoHS de l'Union européenneNuméro d'articleNombre de conducteurs x sectionApprox. outer-øFigure en cuivrePoids du câble ≈Résistance ohmique max. Ω/kmL3400025212 x 2 x 1,5 mm²ca. 20.7 mm - max. 22.0 mm346 kg/km529 kg/km1,5 mm² : 13.3 Ω/kmD'autres dimensions et couleurs sont possibles sur demande.Exemple de marquage : SAB BRÖCKSKES - D-Viersen - GP 400 SF S Control 12x2x1,5mm² marquage CE et compteur continuNormes/Approbations : CE, RoHSTechniques / CaractéristiquesConducteur : Fils de cuivre nus, fils fins selon IEC 60228 classe 5Insolation : SABIX®Code couleur : Noir avec les numéros 1 - 24Toronage : Âmes torsadées en paires, paires toronnées en couches, enveloppées d'un ruban non tissé. Tous les éléments optimisés sont câblés en couches, enveloppés d'un ruban non tissé qui se chevauche.Gaine extérieure : SABIX®, jauneTension nominale : Uo/U 0.6/1 kVTension d'essai : Noyau/noyau 4000 V AC 50 HzRayon de courbure min : Pose fixe : 4 x d ; Application flexible : 6 x d pour une action d'enroulement répétée ; Guidé par des poulies : 7,5 x d ; Flexible en continu : 12 x dAngle de torsion : ± 60°/1 mPériode de température : Pose fixe : -50/+90 °C ; Application flexible : -40/+90 °CComportement au feu : Pas de propagation de flamme selon IEC 60332-3-24, VDE 0482-332-3-24 resp. IEC 60332-3-25, VDE 0482-332-3-25, EN 50305, VDE 0260-305 section 9.1.2. Retardateur de flamme et autoextinguible selon IEC 60332-1-2, VDE 0482-332-1-2. Retardateur de flamme selon ISO 6722 (UN/ECE R118)Sans halogène : Selon EN 50306-1, EN 50264-1. Le développement de HCl est < 0,5% selon IEC 60754-1. La valeur du pH est > 4,3 selon IEC 60754-2. Conductivité < 10,0 μS/mm selon CEI 60754-2. Teneur en fluor < 0,1% selon IEC 60684-2Densité de fumée : Selon IEC 61034, VDE 0482-1034Toxicité : Selon EN 50305, VDE 0260-305Résistance à l'huile et au carburant : Selon EN 50264-1, VDE 0260-264-1Flexibilité : Très bonneLongueur de suspension libre pour application feston : 50 mAabsence de substances nocives : Conformément à la directive RoHS de l'Union européenneRéférence : L34000252Nombre de noyaux x section transversale : 12 x 2 x 1,5 mm²Dø extérieur approx. : ca. 20,7 mm - max. 22.0 mmFigure de cuivre : 346 kg/kmPoids du câble ≈ : 529 kg/kmRésistance ohmique max. Ω/km : 1,5 mm² : 13.3 Ω/km
