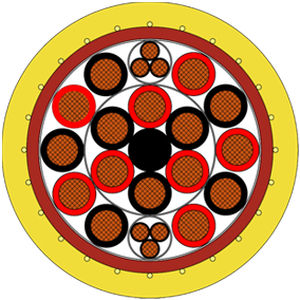

Câble électrique d'alimentation GP 270 V DC

résistant à l'huilerésistant à l'abrasionrésistant aux intempéries

Description du produit: Câble d'alimentation au sol spécialement conçu pour l'alimentation au sol des avions de chasse F‑35, garantissant une livraison d'énergie fiable aux systèmes de l'avion. Le design à double gaine avec une gaine intérieure rouge et une gaine extérieure jaune offre un indicateur d'abrasion clair, facilite la planification du remplacement et améliore la sécurité du personnel au sol. Le câble répond aux exigences les plus élevées en matière de résistance mécanique, de résistance chimique, de résistance à l'hydrolyse et aux microbes, est sans halogène et résiste à des plages de températures extrêmes de -50 °C à +110 °C. Avec une chute de tension minimale (résistance DC max. 7.98 Ω/km pour 2.5 mm²) et des tensions d'essai de 3–5.5 kV AC, il garantit un fonctionnement sûr même dans des conditions extrêmes. Le câble GP 270 V DC offre une solution durable, nécessitant peu d'entretien et hautement fiable pour l'alimentation au sol exigeante des avions militaires modernes. Caractéristiques exceptionnelles: - Isolation à faible capacité - Gaine PUR résistante à l'abrasion - Flexible à froid - Sans halogène - Résistant à l'huile - Résistant aux intempéries - Avec indicateur d'usure Construction: - Conducteur: brins de cuivre nus - Isolation: SABIX® - Code couleur: 14 AWG: noir avec numéros, 8 AWG: rouge et noir avec numéros - Toronnage: 14 AWG: âmes torsadées par trois, enroulées avec du ruban, 8 AWG: torsadées en couches, enroulées avec du ruban - Toronnage global: 14 AWG: éléments et âmes en couches, 8 AWG: élément au centre, enroulé avec du ruban - Gaine intérieure: PUR, rouge - Tresse de support: fil d'aramide - Gaine extérieure: PUR, jaune Données techniques: - Tension nominale: 270 V (DC) - Tension d'essai: 14 AWG: âme/âme 3000 V (AC) 5 min., 8 AWG: âme/âme 5500 V (AC) 5 min. - Rayon de courbure minimum: pose fixe: 4 x d, mouvement libre: 6 x d - Plage de température: pose fixe: -50°C/+90°C, utilisation flexible: -40°C/+90°C, temps d'utilisation limité: +110°C (jusqu'à 7500h) - Sans halogène: selon IEC 60754-1 - Performance au feu: matériau de la gaine: UL 94 V2 - Résistance chimique: bonne contre les acides, alcalins, solvants, liquides hydrauliques, etc. - Résistance à l'hydrolyse et aux microbes: très bonne - selon EN 50363-10-2 - Résistance à l'eau salée: très bonne - selon UL 1309 - Résistance à l'huile: très bonne - selon EN 50363-10-2 - Résistance à la boue: très bonne - selon IEC 60092-360 - Résistance aux intempéries: très bonne - selon HD 605 (VDE 0276-605) - Résistance à l'ozone: très bonne - selon EN 50396 - Résistance mécanique: propriétés de la gaine extérieure en PUR: haute résistance à la traction, haute résistance à la déchirure, haute résistance à l'abrasion, haute résistance à l'entaille, haute résistance au cisaillement - Absence de substances nocives: selon la directive RoHS de l'Union Européenne Dimensions: - numéro d'article: L34000503 - Diamètre extérieur: min. 40.0 mm - max. 41.9 mm - Poids du cuivre: 1680 kg/km - Poids du câble ≈: 2564 kg/km - Résistance ohmique à 20°C max.: 8 AWG: 1.91 Ω/km | 10 AWG: 7.98 Ω/km D'autres dimensions et couleurs sont possibles sur demande. Certifications: - CE - RoHS Caractéristiques / Spécifications techniques: - Produit: GP 270 V DC - Application: Câble d'alimentation au sol pour avions de chasse F-35 - Design: Double gaine (intérieure rouge, extérieure jaune), indicateur d'abrasion - Tension: 270 V DC - Tension d'essai: jusqu'à 5500 V AC - Plage de température: -50°C à +110°C - Sans halogène, résistant à l'huile, aux intempéries, à l'eau salée, à l'hydrolyse, aux microbes, à la boue, à l'ozone et aux produits chimiques - Résistance mécanique: haute résistance à la traction, à la déchirure, à l'abrasion, à l'entaille et au cisaillement - Conducteur: brins de cuivre nus - Isolation: SABIX® - Gaine: PUR - Tresse de support: fil d'aramide - Numéro d'article: L34000503 - Diamètre extérieur: 40.0–41.9 mm - Contenu en cuivre: 1680 kg/km - Poids du câble: 2564 kg/km - Résistance ohmique: 8 AWG: 1.91 Ω/km, 10 AWG: 7.98 Ω/km
