Câble électrique d'alimentation GP 400 TF DR

coaxialrésistant aux intempériesrésistant à l'huile

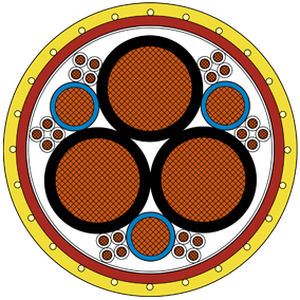

Détails du produitApplication:Câble pour utilisation sur des enrouleurs de câbles motorisés, à partir d'un diamètre d'âme de min. 600 mm ou dans un porte-câble (crocodile).Caractéristiques remarquables:isolation à faible capacitégaine PUR résistante à l'abrasionflexible à froidhalogènerésistant à l'huilerésistant aux intempériesavec indicateur d'usureInformations supplémentaires:Capacité de transport de courantEn référence à LV112-3 et sur la base d'un profil courant-temps lié à l'application et aux conditions de fonctionnement suivantes:températures ambiantes allant jusqu'à max. 30°Cdeux phases de la même couleur connectées à un conducteurautres conducteurs (12mm² bl et 1mm²) non chargésposés individuellement sur ou sur des surfaces260 A pour max. 2 h286 A pour max. 10 min.325 A pour max. 5 min.364 A pour max. 10 s520 A pour max. 2 sConstructionConducteurTorons de cuivre nu, fils fins selon IEC 60228 classe 5IsolationSABIX®Code couleur1,0 mm² : âmes blanches avec numéros 1-2412,0 mm² : 3 x bleu70,0 mm² : fils noirs avec numéros 1-3Verseilung1,0 mm² : fils torsadés en quart de cercle, enveloppés avec du ruban non tissé qui se chevaucheTous les éléments optimisés toronnés en couches, enveloppés avec du ruban non tissé qui se chevaucheInnenmantelPUR, rougeStützgeflechtaramidAußenmantelPUR, jauneCaractéristiques techniquesTension nominaleUo/U 115/200 VMax. tension de service admissibleUo/U 0,6/1 kVTension d'essai noyau 4000 V AC 50 HzRayon de courbure min. pose fixe : 4 x dapplication flexible : 7.5 x d pour enroulement répété action guidée sur poulies : 10 x dtambour : diamètre intérieur min. 600 mmRésistance à la traction min. 4050 N (15 N/mm²)Sans halogèneconformément à IEC 60754-1Température d'utilisationpositions fixes : -40/+90 °Capplication flexible : -30/+90 °CPerformances au feumatériau de la gaine : UL 94 V2Résistance à l'huile très bonne - selon EN 50363-10-2Résistance chimique bonne contre les acides, les alcalins, les solvants, les liquides hydrauliques, etc.Résistance aux intempéries très bonne - selon HD 605 (VDE 0276-605)Résistance à l'ozone très bonne - selon EN 50396Résistance à l'eau salée très bonne - selon UL 1309Résistance à la boue très bonne - selon IEC 60092-360Résistance à l'hydrolyse et aux microbes très bonne - selon EN 50363-10-2Résistance à l'eau salée très bonne - selon EN 50363-10-2Résistance à l'eau salée très bonne - selon EN 50363-10-2Résistance à l'eau salée très bonne - selon EN 50363-10-2 eN 50363-10-2Résistance mécaniqueCaractéristiques de la gaine extérieure en PUR:- résistance à la traction très élevée- résistance à la déchirure très élevée- résistance à l'abrasion très élevée- résistance à l'entaille très élevée- résistance au cisaillement très élevéeAbrasionconforme. uL 2556-2021 et JIS C3005Résistance aux carburants Essence, diesel et kérosène (Jet A-1)Absence de substances nocivesconformément à la directive RoHS de l'Union européenneDimensionsn° d'articleN° d'âmes x sectionOutre-øFigure de cuivrePoids du câble ≈Résistance ohmique max. Ω/kmL340002033 x (70,0 mm² + 3 x 12,0 mm² + 6 x 4 x 1,0 mm²)ca. 39,0 mm - max. 40,0 mm2592 kg/km3112 kg/km70,0 mm² : 0,277 Ω/km | 12,0 mm² : 1,63 Ω/km | 1,0 mm² : 19,5 Ω/kmL340002043 x (70,0 mm² + 3 x 16,0 mm² + 6 x 4 x 1,0 mm²)ca. 39,8 mm - max. 40,0 mm2707 kg/km3221 kg/km70,0 mm² : 0,277 Ω/km | 12,0 mm² : 1,21 Ω/km | 1,0 mm² : 19,5 Ω/kmD'autres dimensions et couleurs sont possibles sur demande.Normes et approbations:CERoHSCaractéristiques / Spécifications techniquesConducteur : brins de cuivre nus, fils fins selon IEC 60228 classe 5Insolation : SABIX®Code couleur : 1,0 mm² : fils blancs avec numéros 1-24 ; 12,0 mm² : 3 x bleu ; 70,0 mm² : conducteurs noirs avec les numéros 1-3Verseilung : 1,0 mm² : conducteurs torsadés en quadruple, enveloppés d'un ruban non tissé qui se chevauche ; tous les éléments optimisés toronnés en couches, enveloppés d'un ruban non tissé qui se chevaucheInnenmantel : PUR, rougeStützgeflecht : aramideAußenmantel : PUR, jauneTension nominale : Uo/U 115/200 VMax. tension de service admissible : Uo/U 0.6/1 kVTension d'essai : noyau/core 4000 V AC 50 HzRayon de courbure min : 4 x d ; application flexible : 7.5 x d pour enroulement répété ; guidage sur poulies : 10 x d ; tambour : diamètre intérieur min. 600 mmRésistance minimale à la traction : 4050 N (15 N/mm²)Sans halogène : selon IEC 60754-1Température : pose fixe : -40/+90 °C ; application flexible : -30/+90 °CComportement au feu : matériau de la gaine : UL 94 V2Résistance à l'huile : très bonne - selon EN 50363-10-2Résistance chimique : bonne contre les acides, les alcalins, les solvants, les liquides hydrauliques, etc.Résistance aux intempéries : très bonne - selon HD 605 (VDE 0276-605)Résistance à l'ozone : très bonne - selon EN 50396Résistance à l'eau salée : très bonne - selon UL 1309Résistance à la boue : très bonne - selon IEC 60092-360Résistance à l'hydrolyse et aux microbes : très bonne - selon EN 50363-10-2Résistance à la corrosion : très bonne - selon EN 50363-10-2Résistance à la corrosion : très bonne - selon EN 50363-10-2Résistance à la corrosion : très bonne - selon EN 60754-1 eN 50363-10-2Résistance mécanique : caractéristiques de la gaine extérieure en PUR : résistance à la traction très élevée, résistance à la déchirure très élevée, résistance à l'abrasion très élevée, résistance à l'entaille très élevée, résistance au cisaillement très élevéeAbrasion : selon UL 2556-2021 et JIS C3005Résistance aux carburants : essence, diesel et kérosène (Jet A-1)Absence de substances nocives : conformément à la directive RoHS de l'Union européenne
