Câble électrique d'alimentation GP 400 SF DR

résistant à l'huilerésistant aux intempériesà retardateur de flamme

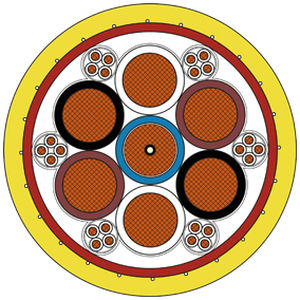

Câble d'alimentation - Tambour flexible symétrique GP 400 SF DR – Câble enrouleur 400 Hz pour tambours motorisés et systèmes à ciseaux Le GP 400 SF DR est un câble enrouleur 400 Hz très flexible avec 7 conducteurs de puissance de 35,0 mm² et 6 x 4 x 1,0 mm², développé pour une utilisation dynamique sur des tambours motorisés - à partir d'un diamètre de noyau de tambour minimum de seulement 600 mm ainsi que dans les systèmes à ciseaux aux passerelles d'embarquement des passagers ou aux systèmes d'alimentation au sol des aéroports. Sa structure symétrique et son design robuste le rendent idéal pour un enroulement et un déroulement fréquents sous mouvement continu. La gaine extérieure en PUR durable est résistante à l'abrasion, à l'huile et au carburant, étanche aux intempéries et stable aux UV, ce qui le rend adapté aux environnements extérieurs exigeants. Le câble est également sans halogène, flexible à froid jusqu'à -40 °C, et conforme à la norme IEC 60332-3-24 pour la résistance au feu. Le soulagement de traction en aramide intégré assure une durabilité mécanique même sous des charges de traction élevées. Avec une tension nominale de 0,6/1 kV et une tension d'essai de 4000 V AC, il garantit une transmission de puissance 400 Hz fiable. Pour une intégration rapide et sécurisée, le GP 400 SF DR est également disponible en solution Plug’n’Play entièrement pré-assemblée de SAB Bröckskes, comprenant des connecteurs et des terminaisons prêtes à l'emploi - tout d'une seule source. Cela en fait le choix idéal pour les opérateurs recherchant une flexibilité, une sécurité et une efficacité maximales. - Isolation à faible capacité - Gaine en PUR résistante à l'abrasion - Flexible à froid - Résistant à l'huile - Résistant aux intempéries - Avec indicateur d'usure Construction - Conducteur : brins de cuivre nus, fils fins selon IEC 60228 classe 5 - Isolation : SABIX® - Code couleur : 1,0 mm² : âmes blanches avec numéros 1 - 24, 35,0 mm² : bleu, 2 x blanc, 2 x marron, 2 x noir - Toronnage : 1,0 mm² : âmes torsadées en quadruple, enveloppées de feuille superposée, 35,0 mm² : âmes enveloppées de feuille superposée, Tous les éléments optimisés toronnés en couches, enveloppés de bande non tissée superposée - Gaine intérieure : PUR, rouge - Écran de support : aramide - Gaine extérieure : PUR, jaune Données techniques - Tension nominale : Uo/U 115/200 V - Tension de service maximale autorisée : Uo/U 0,6/1 kV - Tension d'essai : âme/âme 4000 V AC 50 Hz - Rayon de courbure min. : pose fixe : 4 x d, application flexible : 6 x d pour action d'enroulement répétée, guidé sur poulies : 7,5 x d, tambour : diamètre intérieur min. 600 mm - Résistance à la traction min. : 4035 N (15 N/mm²) - Plage de température : pose fixe : -50/+90 °C, application flexible : -40/+90 °C - Comportement au feu : matériau de la gaine : UL 94 V2 - Résistance à l'huile : très bonne - selon EN 50363-10-2 - Résistance chimique : bonne contre les acides, alcalins, solvants, liquides hydrauliques, etc. - Résistance aux intempéries : très bonne - selon HD 605 (VDE 0276-605) - Résistance à l'ozone : très bonne - selon EN 50396 - Résistance à l'eau salée : très bonne - selon UL 1309 - Résistance à la boue : très bonne - selon IEC 60092-360 - Résistance à l'hydrolyse et aux microbes : très bonne - selon EN 50363-10-2 - Abrasion : selon UL 2556-2021 et JIS C3005 - Résistant au carburant : essence, diesel et kérosène (Jet A-1) - Résistance mécanique : caractéristiques de la gaine extérieure : très haute résistance à la traction, très haute résistance à la déchirure, très haute résistance à l'abrasion, très haute résistance à l'entaille, très haute résistance au cisaillement - Absence de substances nocives : selon la directive RoHS de l'Union européenne Dimensions - n° d'article : L34000228 - Nombre d'âmes x section transversale : 7 x (35,0 mm² + 6 x 4 x 1,0 mm²) - Diamètre extérieur : env. 42,3 mm - max. 42,9 mm - Poids du cuivre : 2592 kg/km - Poids du câble ≈ : 3374 kg/km - Résistance ohmique max. Ω/km : 35,0 mm² : 0,55 Ω/km | 1,0 mm² : 19,5 Ω/km D'autres dimensions et couleurs sont possibles sur demande. Caractéristiques exceptionnelles - Isolation à faible capacité - Gaine en PUR résistante à l'abrasion - Flexible à froid - Résistant à l'huile - Résistant aux intempéries - Avec indicateur d'usure Caractéristiques / Spécifications techniques - Câble enrouleur 400 Hz très flexible - 7 conducteurs de puissance de 35,0 mm² et 6 x 4 x 1,0 mm² - Pour tambours motorisés et systèmes à ciseaux - Diamètre de noyau de tambour minimum : 600 mm - Structure symétrique, design robuste - Gaine extérieure en PUR : résistante à l'abrasion, à l'huile, au carburant, aux intempéries et aux UV - Sans halogène, flexible à froid jusqu'à -40 °C - Résistant au feu : IEC 60332-3-24 - Soulagement de traction en aramide intégré - Tension nominale : 0,6/1 kV - Tension d'essai : 4000 V AC - Solution pré-assemblée Plug’n’Play disponible - Conforme RoHS
