Câble électrique d'alimentation GP 28V DC SC

résistant aux intempériesrésistant à l'huilerésistant à l'abrasion

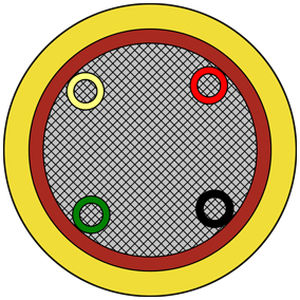

Détails du produit - Application : Pour une utilisation dans des applications flexibles, par exemple sur des GPU mobiles. Caractéristiques exceptionnelles : - Isolation à faible capacité - Gaine en PUR résistante à l'abrasion - Cœurs de contrôle disposés symétriquement - Flexible à froid - Sans halogène - Résistant à l'huile - Résistant aux intempéries - Avec indicateur d'usure Capacité de transport de courant : - Selon VDE 0298-4, jusqu'à +50°C : 344 A Construction - Conducteur : Brins de cuivre étamé, fils fins, selon IEC 60228 classe 5 - Isolation : SABIX® - Code couleur : 1.0 mm² : cœurs de contrôle : rouge, noir, vert, jaune - Ø : nom. 1.8 ± 0.2mm - 120.0 mm² : cœur d'alimentation : rouge - Toronnage : Cœurs de contrôle à l'intérieur du cœur d'alimentation - Gaine intérieure : SABIX®, rouge - Gaine extérieure : PUR, jaune Données techniques - Tension nominale : Uo/U 28V DC - Tension d'essai : cœur/cœur 600 V 50 Hz - Rayon de courbure min. : Pose fixe : 4 x d, Application flexible : 6 x d - Sans halogène : Selon IEC 60754-1 - Plage de température : Pose fixe : -50/+90 °C, Application flexible : -40/+90 °C, Temps d'utilisation limité : +110 °C (7500 h) - Performance au feu : Matériau de la gaine : UL 94 V2 - Résistance chimique : Bonne contre les acides, alcalins, solvants, liquides hydrauliques, etc. - Résistance à l'hydrolyse et aux microbes : Très bonne - selon EN 50363-10-2 - Résistance à l'eau salée : Très bonne - selon UL 1309 - Résistance à l'huile : Très bonne - selon EN 50363-10-2 - Résistance à la boue : Très bonne - selon IEC 60092-360 - Résistance aux intempéries : Très bonne - selon HD 605 (VDE 0276-605) - Résistance à l'ozone : Très bonne - selon EN 50396 - Abrasion : Selon UL 2556-2021 et JIS C3005 - Résistant aux carburants : Essence, diesel et kérosène (Jet A-1) - Résistance mécanique : Caractéristiques de la gaine extérieure : - Haute résistance à la traction - Haute résistance à la déchirure - Haute résistance à l'abrasion - Haute résistance à l'entaille - Haute résistance au cisaillement - Absence de substances nocives : Selon la directive RoHS de l'Union européenne Valeurs de référence de la capacité de transport de courant à partir de la courbe de dégradation - Pour une température ambiante de 20°C, prise de la courbe à 80% : 500 A - Pour une température ambiante de 20°C, prise de la courbe à 100% : 600 A - Condition préalable : Pose séparée libre dans l'air Dimensions - Réf. : L34001621 - Nombre de cœurs x section transversale : 1 x (120.0 + 4 x 1.0 mm²) - Ø extérieur approx. : env. 22.0 mm - max. 23.0 mm - Masse de cuivre : 1296 kg/km - Poids du câble ≈ : 1339 kg/km - Résistance ohmique max. Ω/km : 120.0 mm² : 0.164 Ω/km | 1.0 mm² : 20.0 Ω/km D'autres dimensions et couleurs sont possibles sur demande. Exemple de marquage : SAB BRÖCKSKES · D-Viersen · GP 28V DC SC(120,0mm²+4x1,0mm²) 3400-0350 CE et marquage continu au mètre Normes et approbations : CE, RoHS Caractéristiques / Spécifications techniques : - Application : Utilisation flexible, par exemple sur des GPU mobiles - Caractéristiques exceptionnelles : Isolation à faible capacité, gaine en PUR résistante à l'abrasion, cœurs de contrôle disposés symétriquement, flexible à froid, sans halogène, résistant à l'huile, résistant aux intempéries, indicateur d'usure - Capacité de transport de courant : jusqu'à 344 A à +50°C (VDE 0298-4) - Conducteur : Brins de cuivre étamé, fils fins, IEC 60228 classe 5 - Isolation : SABIX® - Code couleur : 1.0 mm² : rouge, noir, vert, jaune ; 120.0 mm² : rouge - Toronnage : Cœurs de contrôle à l'intérieur du cœur d'alimentation - Gaine intérieure : SABIX®, rouge - Gaine extérieure : PUR, jaune - Tension nominale : 28V DC - Tension d'essai : 600 V 50 Hz - Rayon de courbure min. : 4 x d (fixe), 6 x d (flexible) - Plage de température : -50/+90°C (fixe), -40/+90°C (flexible), +110°C (7500 h) - Performance au feu : UL 94 V2 - Résistance chimique : Bonne contre les acides, alcalins, solvants, liquides hydrauliques - Résistance à l'hydrolyse/microbes : Très bonne (EN 50363-10-2) - Résistance à l'eau salée : Très bonne (UL 1309) - Résistance à l'huile : Très bonne (EN 50363-10-2) - Résistance à la boue : Très bonne (IEC 60092-360) - Résistance aux intempéries : Très bonne (HD 605) - Résistance à l'ozone : Très bonne (EN 50396) - Abrasion : UL 2556-2021, JIS C3005 - Résistant aux carburants : Essence, diesel, kérosène (Jet A-1) - Résistance mécanique : Haute résistance à la traction, à la déchirure, à l'abrasion, à l'entaille, au cisaillement - Absence de substances nocives : Directive RoHS - Capacité de transport de courant de référence : 500 A (courbe à 80%), 600 A (courbe à 100%) à 20°C - Dimensions : 1 x (120.0 + 4 x 1.0 mm²), Ø extérieur env. 22.0-23.0 mm, cuivre 1296 kg/km, poids du câble 1339 kg/km, résistance ohmique 0.164 Ω/km (120.0 mm²), 20.0 Ω/km (1.0 mm²)
